固态继电器应用电路
发布时间:2012/3/25 14:39:59 访问次数:1750
(1)单相电机正反转的控制

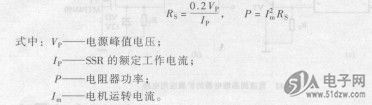

该控制电路如图7-46所示。这是一种以SP706REN-L/TR手动方式控制单相电机正反转的电路，当开关S 分别置于位置“l”和“2”时，电机的转向将发生变化。为防止电机反转时电容器的放电电流，电路中加有两个限流电阻Rs，它们的阻值及功率可按下式计算：
(2)三相电机正反转控制电路
三相电机正反转控制电路如图7-47所示。当开关S置于1时，电机正转，置于3时电机反转。当采用逻辑电路控制时，应附加一个延时电路，使电机正反转换向时有50ms以上的延迟时间。
(1)单相电机正反转的控制
该控制电路如图7-46所示。这是一种以SP706REN-L/TR手动方式控制单相电机正反转的电路，当开关S 分别置于位置“l”和“2”时，电机的转向将发生变化。为防止电机反转时电容器的放电电流，电路中加有两个限流电阻Rs，它们的阻值及功率可按下式计算：

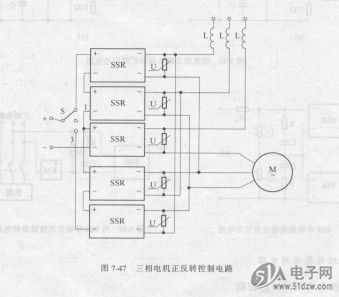

(2)三相电机正反转控制电路
三相电机正反转控制电路如图7-47所示。当开关S置于1时，电机正转，置于3时电机反转。当采用逻辑电路控制时，应附加一个延时电路，使电机正反转换向时有50ms以上的延迟时间。
