变压器用的电磁材料
发布时间:2012/3/23 19:59:50 访问次数:684
变压器用的电磁材料均属于软磁材料，CT216T-Z主要有电工硅钢片、坡莫合金和软磁铁氧体磁心。它们具有导磁率高和矫顽力小的特点，广泛应用于各种电子设备的变压器中。软磁铁氧体在第五章中已做了介绍，下面仅介绍常用的几种铁心片。
1．E型铁心片

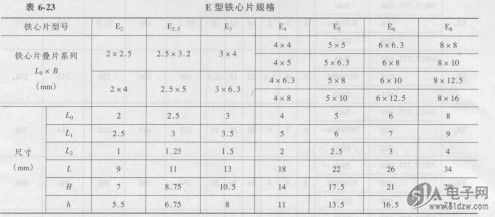

E型铁心片的外形如图6-17所示，其主要规格参数见表6-23。
2．XE、XI型铁心片

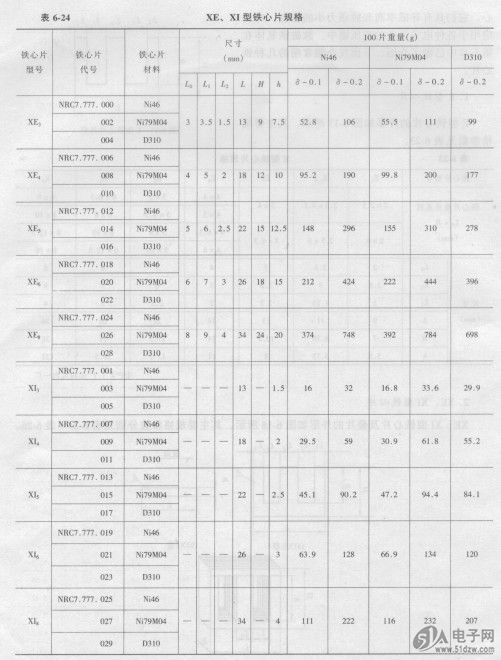

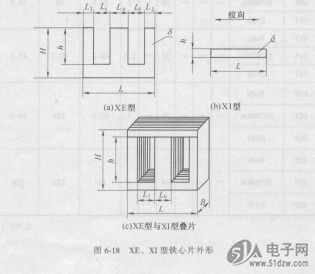

XE、XI型铁心片及叠片的外形如图6-18所示，其主要规格参数分别见表6-24。
变压器用的电磁材料均属于软磁材料，CT216T-Z主要有电工硅钢片、坡莫合金和软磁铁氧体磁心。它们具有导磁率高和矫顽力小的特点，广泛应用于各种电子设备的变压器中。软磁铁氧体在第五章中已做了介绍，下面仅介绍常用的几种铁心片。
1．E型铁心片
E型铁心片的外形如图6-17所示，其主要规格参数见表6-23。
2．XE、XI型铁心片
XE、XI型铁心片及叠片的外形如图6-18所示，其主要规格参数分别见表6-24。
