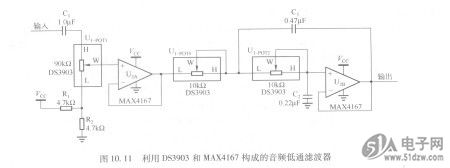

采用DS3903（三路、128抽头、非易失数字电位器）和MAX4167（高输出驱动、低功耗、单电源、满摆幅输入／输出运算放大器）构成的带有关断功能的音频低通滤波器电路如图10.11所示。该电路设计采用单电源供电，电源电压范圄为2.7～5.SV。包含一级前置衰减，5. OV供电时，可处理5.OVP-P，(1.77VRMS)输入。为了产生一个双极点（极点在同一频点）低通滤波器（每十倍频程衰减12dB），电容C3必须是C：的两倍以上，可变电阻POTO和POT1设置在相同值。 A431

    电路的输入部分是音量控制电路，它还将音频信号的直流偏置到K。VCC／2，使信号可以在不被钳位的条件下通过数字电位器和运放。在2.7～5.5V电源电压范围内，该电路能够处理最大信号摆幅，输出直流电平保持在VCC／2，除非电路工作在正常输出以外，使电平偏移到不同的工作点。
