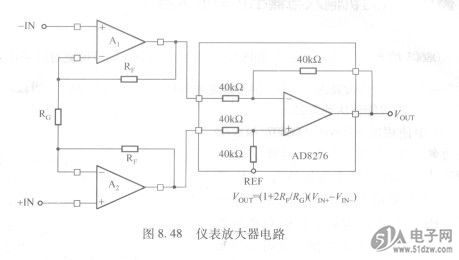

采用低功耗、宽电源范围、单位增益差动放大器AD8276构成的仪表放大器电路如图8. 48所示，黾路输出电压为VOUT=（1+2RF/RC）（VIN+  - VIN -）。5D-13

    AD8276/AD8277是一款通用型单位增益差动放大器，设计用于同时需要高性能和低功耗的功耗敏感型应用中的精密信号调理。AD8276/AD8277可提供出色的共模抑制比(86 dB)和高带宽，同时可将信号放大为超过电源轨。其片上电阻为激光微调电阻，可获得出色的增益精度和高共模抑制比。这些电阻还具有绝佳的增益温度系数。这款放大器的共模范围扩展到接近供电电压的两倍，使其成为需要高共模电压范围的单电源应用的理想之选。
    AD8276/AD8277是单位增益稳定放大器。用做差动放大器，这款器件还能以C=一1、+1、+2或+≥的高精度、单端配置进行连接。AD8276/AD8277采用单电源(2.5～36V)或双电源(  +2～+18V)供电。最大静态电流为220 v,A，这使其成为电池供电的便携式系统的理想之选。
    AD8276采用8引脚MSOP和SOIC封装，AD8277采用14引脚SOIC封装。其额定工作温度范围为-40～+850C工业温度范围。
   图8. 48中的放大器A．和A2可以选择AD8506、AD8607、AD8617、AD8667等微功耗运算放大器。
