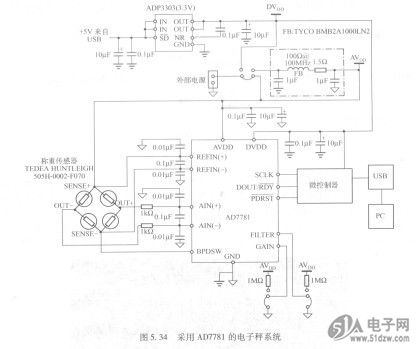

采用AD7781构建的电子秤系统[83]如图5. 34所示。AD7781是一款引脚可编程、低功耗、低漂移20位∑一△转换器，内置PGA，采用内部时钟。该器件将大多数系统构建模块置于芯片内，因此能够简化电子秤设计。该器件的典型功耗仅为330p4A，适合所有低功耗或电池供电应用。AD7781还提供省电模式，不执行转换时，用户可以切断对桥式传感器的供电，并使该器件进入省电模式，从而延长电池使用时间。NSMD025
    AD7781提供一种集成式电子秤解决方案，可以直接与称重传感器接口。只霈在模拟输入端采用一些滤波器，在基准电压引脚上配置一些电容等外部元件，便可满足电磁屏蔽(EMC)要求。来自称重传感器的低电平信号由AD7781的内置PGA放大。该PGA经过编程，以128的增益工作。AD7781的转换结果通过USB接口送至PC，由PC将数字信息转换为重量。
    电路使用一个6线式称重传感器。除激励、接地和2个输出连接外，6线式称重传感器还有2个检测引脚。这些检测引脚分别与惠斯登电桥的高端和低端相连。因此，尽管线路电阻会引起压降，但仍能精确测量该电桥上产生的电压。此外，AD7781具有一路差分模拟输入，接受差分基准电压。称重传感器差分SENSE线路与AD7781基准电压输入端相连，可构成一个比率式配置，不受电源激励电压的低频变化影响。如果采用4线式称重传感器，则不存在检测引脚，ADC基准电压引脚将与激励电压和地相连。在这种配置中，由于存在线路电阻，激励电压与SENSE+之间将有压降，所以系统不是完全比率式。另外，低端上也会有线路电阻引起的压降。
