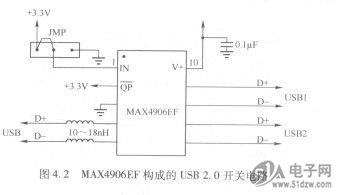

采用MAX4906EF构成的USB 2.0开关电路‘34,351如图4.2所示，MAX4906EF构成的USB数据路由电路如图4.3所示。
    MAX4906EF是一个带静电放电(ESD)保护的模拟开关，具有较低的导通电容和较低的导通电阻，- 3dB带宽为500MHz，极低的位抖动(≤20ps)，能够满足系统对开关性能的严格要求。器件的COM_端可以在±15kV ESD条件下提供保护而无闩锁或损坏，适合在480Mbps高速USB 2.0应用中用做高性能开关。这些开关还可处理低速和全速USB信号。JK16-1100


    MAX4906EF具有两个单刀／双掷(SPDT)歼关。单电源工作时，电源电压为2.7～3. 6V，所有模拟输入（COM_、NC_、NO_）均具有+5. SV电压保护。这一特性完全符合USB 2.0的+5. SV故障保护规范。这些器件具有较低的逻辑门限电压为+1. 4V，支持低电压逻辑。器件提供/QP输入，当该引脚为高电平时，器件内部的电荷泵关闭，进入待机模式。在待机模式下，器件的静态工作电流为3VA，而开关仍然具有可操作性。MAX4906EF采用2mm×2mm pdDFN封装，工作温度范围为- 40～+85℃。
