放音磁头和录放磁头输入
发布时间:2012/1/27 21:24:52 访问次数:1824
放音磁头和录放磁头输入电路
在双卡录音座中，放音磁头、录放磁头输入电路将磁头与放音前置放大器输
入端连接起来，对于录放磁头由于还要工作在录音状态，所以这一电路还要转换
录放磁头的工作状态。
1．录放开关转换电路
目前卡座都是两磁头方式的，即采用录放部分单元电路是两通道电路共用的，
所以要用录放开关来完成共用部分电路工作状态的转换。
录放开关的具体转换电路有以下几部分。
(1)录放磁头输入回路转换电路。放音时将录放磁头接成放音状态，录音时将录
放磁头接成录音状态。
(2)放音低频补偿电路转换电路。由于录放卡的前置放大器是放音通道和录音通
道电路共用的，在放音时需要接入低频朴偿电路，而在录音时不需要这一电路，这也
由录放开关电路来完成转换控制。
(3) ALC转换电路。在录音时接入ALC电路，在放音时将这一电路切除。
(4)抹音磁头工作状态控制。在录音时接入抹音磁头电路，在放音时要切除这一磁头
电路。
(5)超音频振荡器转换电路。在录音时给该电路接入电源使之工作；在放音时切断电源，
使之停止工作。

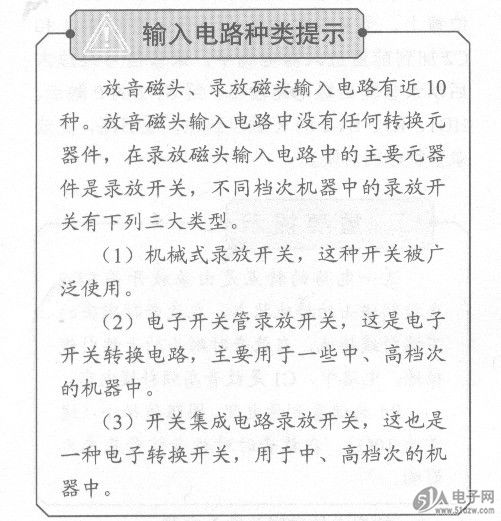

这里只讨论放音磁头输入电路和录放磁头输入电路中的录放开关转换电路，即3种类型
录放开关、7种具体电路的工作原理，以及这些电路的故障分析、处理方法。
放音磁头和录放磁头输入电路
在双卡录音座中，放音磁头、录放磁头输入电路将磁头与放音前置放大器输
入端连接起来，对于录放磁头由于还要工作在录音状态，所以这一电路还要转换
录放磁头的工作状态。
1．录放开关转换电路
目前卡座都是两磁头方式的，即采用录放部分单元电路是两通道电路共用的，
所以要用录放开关来完成共用部分电路工作状态的转换。
录放开关的具体转换电路有以下几部分。
(1)录放磁头输入回路转换电路。放音时将录放磁头接成放音状态，录音时将录
放磁头接成录音状态。
(2)放音低频补偿电路转换电路。由于录放卡的前置放大器是放音通道和录音通
道电路共用的，在放音时需要接入低频朴偿电路，而在录音时不需要这一电路，这也
由录放开关电路来完成转换控制。
(3) ALC转换电路。在录音时接入ALC电路，在放音时将这一电路切除。
(4)抹音磁头工作状态控制。在录音时接入抹音磁头电路，在放音时要切除这一磁头
电路。
(5)超音频振荡器转换电路。在录音时给该电路接入电源使之工作；在放音时切断电源，
使之停止工作。
这里只讨论放音磁头输入电路和录放磁头输入电路中的录放开关转换电路，即3种类型
录放开关、7种具体电路的工作原理，以及这些电路的故障分析、处理方法。
