静噪电路

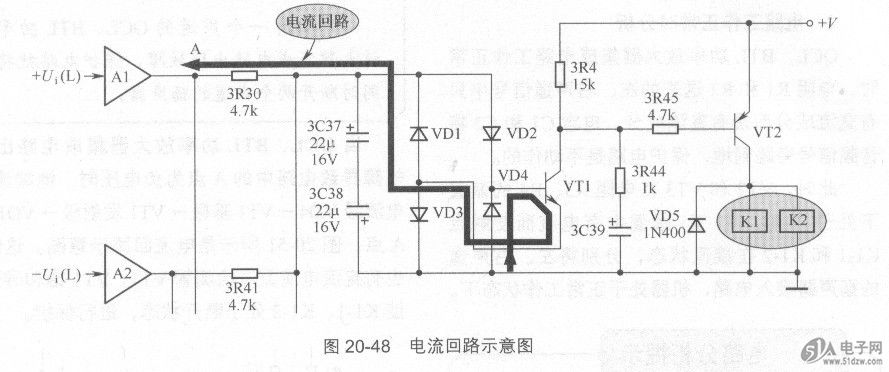

这一电路中设置了开机静噪电路，其电路工作原理是，在一开机瞬间，
由于电容3C39两端的电压不能发生突变，3C39上的电压为OV，使VT2的基
极为低电位，VT2在开机时处于导通状态，有电流流过Kl和K2的线圈，使左、
右声道的扬声器断开电路，达到消除开机冲击噪声的目的。
开机后，直流工作电压+V经3R4和3R44对电容3C39充电，很快使3C39充满了
电荷，3C39相当于开路(3C39上直流工作电压为+V)，使VT2截止，Kl和K2线
圈中没有电流流过，触点Kl-l和Kl-2进入接通状态，左、右声道扬声器正常
接入电路。
静噪电路
这一电路中设置了开机静噪电路，其电路工作原理是，在一开机瞬间，
由于电容3C39两端的电压不能发生突变，3C39上的电压为OV，使VT2的基
极为低电位，VT2在开机时处于导通状态，有电流流过Kl和K2的线圈，使左、
右声道的扬声器断开电路，达到消除开机冲击噪声的目的。
开机后，直流工作电压+V经3R4和3R44对电容3C39充电，很快使3C39充满了
电荷，3C39相当于开路(3C39上直流工作电压为+V)，使VT2截止，Kl和K2线
圈中没有电流流过，触点Kl-l和Kl-2进入接通状态，左、右声道扬声器正常
接入电路。
