逆导晶闸管

发布时间:2012/1/18 20:29:47 访问次数:2095

    逆导晶闸管
    逆导晶闸管( Reverse-Conducting Thyristor,RCT)又称反向导通晶闸管。
    1.逆导晶闸管特点
    逆导晶闸管的特点是,在晶闸管的阳极与阴极之间反向并联一只二极管,使

阳极与阴极的发射结均呈短路状态。这种特殊电路结构,使之具有耐高压、耐高

温、关断时间短、通态电压低等优良性能。


      逆导晶闸管的关断时间仅几微秒,工作频率达几十千赫,优于快速晶闸管。

逆导晶闸管适用于开关电源、不间断电源( UPS)中。一只逆导晶闸管可代替晶

闸管和续流二极管各一只,电路简单。


    逆导晶闸管较普通晶闸管的工作频率高,关断时间短、误动作小,广泛应

用于电磁灶、开关电源、电子镇流器、超声波电路中等。


    2.逆导晶闸管伏·安特性

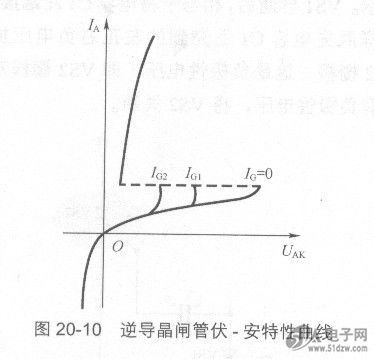

    图20-10所示是逆导晶闸管伏.安特性曲线。逆导晶闸管伏.安特性

具有不对称性,正向特性与普通晶闸管相同,实际上正向特性由逆导晶闸

管内部的普通晶闸管正向特性决定。
反向特性与硅整流管的正向特性相同,这也是·反向并联在普通晶闸管上

的二极管正向特性。



逆导晶闸管应用电路

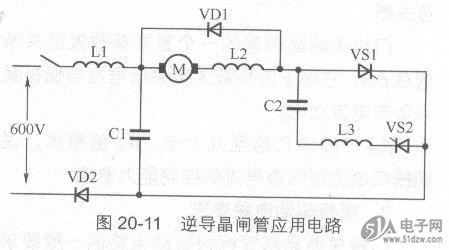

    图20-11趼示是逆导晶闸管应用电路,这-Zot -是斩波器调压电车电路,

电路中的VS1是主逆导晶闸管,VS2是辅助逆导晶闸管,M是电机。


主逆导晶闸管VS1导通时,电机两端为最大电压,当VS1导通与截止时间各一半

时电机两端电压为输入电压一半,通过控制VS1导通与截止时间可以改变电机两

端的电压大小。

    辅助逆导晶闸管VS2和换流元件L3、C2用来关断主逆导晶闸管VS1。VS1

导通后,C2中已充的电通过VS1、VS2、L3和C2振荡放电,并对其进行反向充

电。电路中的Ll和Cl用来防止斩波器与电网电路引起共振。


    所谓斩波器是接在恒定直流电源和负载电路之间的,用来改变
加到负载

电路两端的直流电压平均值的一种变流装置,斩波器也叫直流断续器。



    逆导晶闸管
    逆导晶闸管( Reverse-Conducting Thyristor,RCT)又称反向导通晶闸管。
    1.逆导晶闸管特点
    逆导晶闸管的特点是,在晶闸管的阳极与阴极之间反向并联一只二极管,使

阳极与阴极的发射结均呈短路状态。这种特殊电路结构,使之具有耐高压、耐高

温、关断时间短、通态电压低等优良性能。


      逆导晶闸管的关断时间仅几微秒,工作频率达几十千赫,优于快速晶闸管。

逆导晶闸管适用于开关电源、不间断电源( UPS)中。一只逆导晶闸管可代替晶

闸管和续流二极管各一只,电路简单。


    逆导晶闸管较普通晶闸管的工作频率高,关断时间短、误动作小,广泛应

用于电磁灶、开关电源、电子镇流器、超声波电路中等。


    2.逆导晶闸管伏·安特性


    图20-10所示是逆导晶闸管伏.安特性曲线。逆导晶闸管伏.安特性

具有不对称性,正向特性与普通晶闸管相同,实际上正向特性由逆导晶闸

管内部的普通晶闸管正向特性决定。
反向特性与硅整流管的正向特性相同,这也是·反向并联在普通晶闸管上

的二极管正向特性。



逆导晶闸管应用电路
    图20-11趼示是逆导晶闸管应用电路,这-Zot -是斩波器调压电车电路,

电路中的VS1是主逆导晶闸管,VS2是辅助逆导晶闸管,M是电机。


主逆导晶闸管VS1导通时,电机两端为最大电压,当VS1导通与截止时间各一半

时电机两端电压为输入电压一半,通过控制VS1导通与截止时间可以改变电机两

端的电压大小。

    辅助逆导晶闸管VS2和换流元件L3、C2用来关断主逆导晶闸管VS1。VS1

导通后,C2中已充的电通过VS1、VS2、L3和C2振荡放电,并对其进行反向充

电。电路中的Ll和Cl用来防止斩波器与电网电路引起共振。


    所谓斩波器是接在恒定直流电源和负载电路之间的,用来改变
加到负载

电路两端的直流电压平均值的一种变流装置,斩波器也叫直流断续器。
