集成运放单双电源之间的转换
发布时间:2012/1/17 21:14:03 访问次数:1000

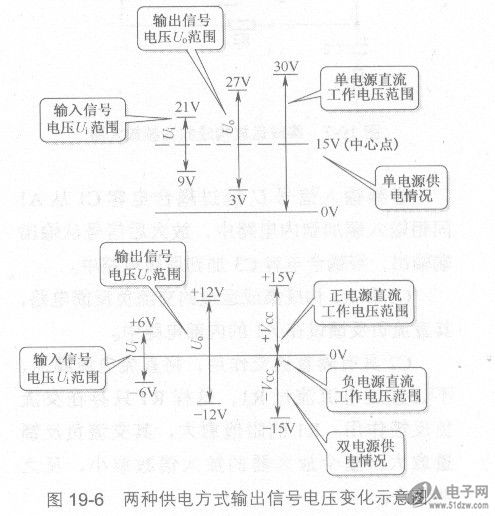

两种不同直流电源供电状态下，集成运放同相输入引脚、反相
输入引脚和输出引脚直流电压不同。图19-6所示可以说明两种
供电方式输出端输出电压的变化。
中心点电压对检修集成运放电路很重要，静态（没有输入信号）时中心点
电压不对，说明集成运放电路工作不正常。
两种不同直流电源供电状态下，集成运放同相输入引脚、反相
输入引脚和输出引脚直流电压不同。图19-6所示可以说明两种
供电方式输出端输出电压的变化。
中心点电压对检修集成运放电路很重要，静态（没有输入信号）时中心点
电压不对，说明集成运放电路工作不正常。
