各引脚外电路分析
发布时间:2012/1/13 11:26:54 访问次数:965
如图18-1所示，对Al的各引脚外电路分析如下。
①脚是接地引脚。
②脚是内电路稳压电路的电源滤波引脚，用来外接电源滤波电容C115。
由集成电路的内电路框图可以看出，②脚与稳压电路相连，而②脚与地
之间接有一只220yF电解电容，根据这两点特征可知②脚是集成电路内电
路中稳压电源的电源滤波引脚。C115为电源滤波电容。
③脚是右声道静噪控制输出引脚，⑩脚是左声道静噪控制输出引脚，
⑩脚是静噪控制输入引脚，这3根引脚的内电路构成静噪电路。为了说明

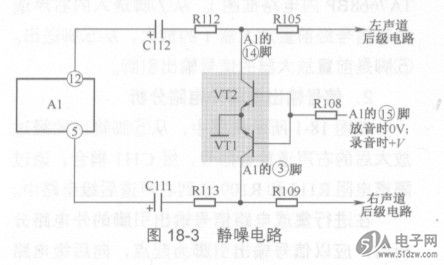

该电路工作原理，将这部分电路重画成如图18-3所示的静噪电路。

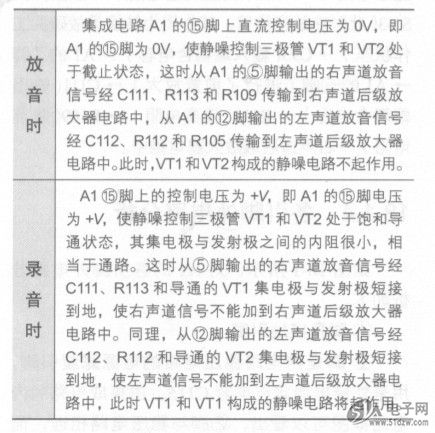

电路中的VT1和VT2是③、⑩和⑩脚内电路的静噪电路，这两只三极管
处于开关工作状态。两只三极管或是同时饱和导通，或是同时截止，导通
与截止受Al⑩脚上的直流电压控制。
电路中的隔离电阻R113和R112起隔离作用，在VT1和VT2饱和导通时使Al
的信号输出端⑤脚和⑥脚对地不短路，因为这时分别有R113和R112接在信号
输出端与地之间，这就是隔离电阻的作用。
④脚是右声道录音信号输出引脚。在录音时，Al从④脚输出右声道录
音信号，录音信号经过了Al内电路中前置放大器1和录音后级放大器1两级
放大（见集成电路的内电路框图）。ATA2501DC-40N
⑤脚是右声道放音信号输出引脚，前面已详细介绍了该引脚外电路。
如图18-1所示，对Al的各引脚外电路分析如下。
①脚是接地引脚。
②脚是内电路稳压电路的电源滤波引脚，用来外接电源滤波电容C115。
由集成电路的内电路框图可以看出，②脚与稳压电路相连，而②脚与地
之间接有一只220yF电解电容，根据这两点特征可知②脚是集成电路内电
路中稳压电源的电源滤波引脚。C115为电源滤波电容。
③脚是右声道静噪控制输出引脚，⑩脚是左声道静噪控制输出引脚，
⑩脚是静噪控制输入引脚，这3根引脚的内电路构成静噪电路。为了说明
该电路工作原理，将这部分电路重画成如图18-3所示的静噪电路。
电路中的VT1和VT2是③、⑩和⑩脚内电路的静噪电路，这两只三极管
处于开关工作状态。两只三极管或是同时饱和导通，或是同时截止，导通
与截止受Al⑩脚上的直流电压控制。
电路中的隔离电阻R113和R112起隔离作用，在VT1和VT2饱和导通时使Al
的信号输出端⑤脚和⑥脚对地不短路，因为这时分别有R113和R112接在信号
输出端与地之间，这就是隔离电阻的作用。
④脚是右声道录音信号输出引脚。在录音时，Al从④脚输出右声道录
音信号，录音信号经过了Al内电路中前置放大器1和录音后级放大器1两级
放大（见集成电路的内电路框图）。ATA2501DC-40N
⑤脚是右声道放音信号输出引脚，前面已详细介绍了该引脚外电路。
