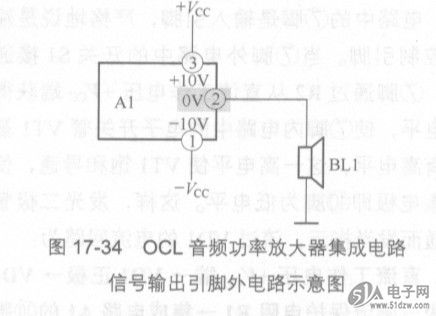

图17-34所示是OCL音频功率放大器集成电路信号输出引脚外电路示意

图。电路中的Al是OCL音频功率放大器集成电路，②脚是信号输出引脚。

APR3011-29AI-TRG

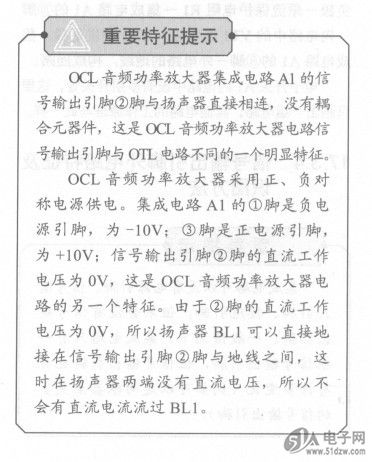

    当OCL音频功率放大器电路出现故障时，信号输出引脚②脚上的直

流电压很可能不是OV，由于BL1的直流电阻很小，这样会有很大的直流

电流流过BL1，烧坏扬声器BL1。为此，在实用电路中常在信号输出引脚

②脚与BL1之间接有扬声器保护电路。这种扬声器保护电路可以是一个

简单的过流熔丝（熔断器），也可以是专用的扬声器保护电路，所以在

识图时要注意这一点。在OTL音频功率放大器电路的信号输出引脚回路

设有一只大电容，因为电容的隔直作用，不会出现烧坏扬声器的现象，

所以不必设置扬声器保护电路，这是OCL与OTL电路的另一个不同之处。
