四列集成电路引脚分布规律及识别秘诀
四列集成电路的引脚分成四列，且每列的引脚数相等，所以这种集成电路的
引脚是4的倍数。四列集成电路常见于贴片式集成电路、大规模集成电路和数字

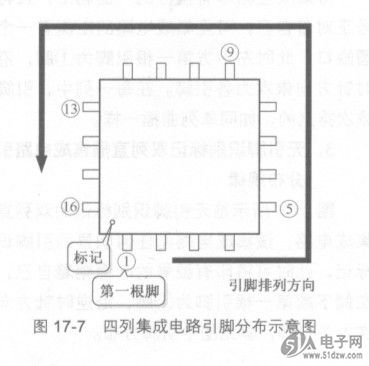

集成电路中，图17-7所示是四列集成电路引脚分布示意图。

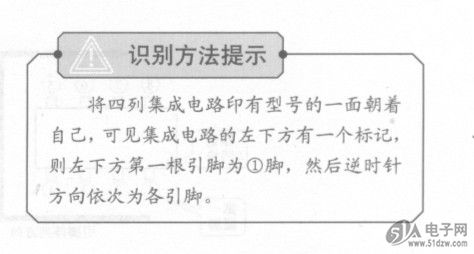

如果集成电路左下方没有引脚识别标记，也可将集成电路按如图17-7所示
放好，将印有型号的一面朝着自己，此时左下角的第一根引脚即为①脚。
BIR-BM1341这种四列集成电路许多是贴片式的，或称无引脚集成电路，其实这种集
成电路还是有引脚的，只是很短，引脚不伸到电路板的背面，所以这种集
成电路直接焊在印制线路这一面上，引脚直接与铜箔线路相焊接。
四列集成电路引脚分布规律及识别秘诀
四列集成电路的引脚分成四列，且每列的引脚数相等，所以这种集成电路的
引脚是4的倍数。四列集成电路常见于贴片式集成电路、大规模集成电路和数字
集成电路中，图17-7所示是四列集成电路引脚分布示意图。
如果集成电路左下方没有引脚识别标记，也可将集成电路按如图17-7所示
放好，将印有型号的一面朝着自己，此时左下角的第一根引脚即为①脚。
BIR-BM1341这种四列集成电路许多是贴片式的，或称无引脚集成电路，其实这种集
成电路还是有引脚的，只是很短，引脚不伸到电路板的背面，所以这种集
成电路直接焊在印制线路这一面上，引脚直接与铜箔线路相焊接。
