1．三极管结构
    (1) NPN型三极管结构。图14-10所示是NPN型三极管结构示意图，三极管由3块半导体构成，对于NPN型三极管而言，由两块N型和一块P型半导体组成，P型半导体在中间，两块N型半导体在两侧，这两块半导体所引出的电极名称如图中所示。


    在P型和N型半导体的交界面处形成两个PN结，R6637-11这两个PN结与前面介绍的二极管PN结具有相似的特性。
    (2) PNP型三极管结构。图14-11所示是PNP型三极管结构示意图，它与NPN型三极管基本相似，只是用了两块P型半导体，一块N型半导体，也是形成两个PN结，但极性不同，如图中所示。


    2．三极管3个电极的电流
    三极管共有3个电极，各电极的电流分别是：基极电流，用IB表示；集电极电流，用Ic表示；发射极电流，用IE表示。

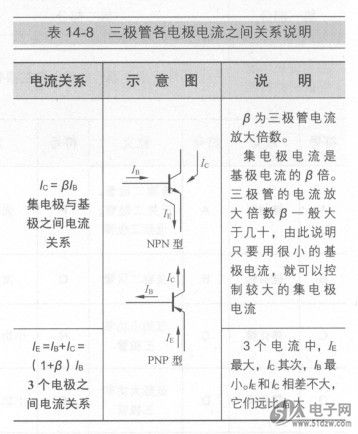

    各电极电流之间的关系说明见表14-8。无论是NPN型还是PNP型三极管，3个电极电流之间关系相同，但是各电极电流方向不同。


    3．三极管能够放大信号的理解方法
    三极管具有电流放大作用，它是一个电流控制器件。
    所谓电流控制器件是指，它用很小的基极电流IB来控制比较大的集电极电流Ic和发射极电流IE，没有IB就没有Ic和IE。
    在Ic=βI_B中，β是大于几十的，只要有一个很小的输入信号电流IB，就有一个很大的输出信号电流Ic出现。由此可见，三极管能够对输入电流进行放大。在各种放大器电路中，就是用三极管的这一特性来放大信号的。
    如果没有电流IB，三极管就处于截止状态，直流电源就不会为三极管提供Ic和IE，而如和IE都是由直流电源直接提供的（除了IE中很小的IB是基极输入电流）。
    基极电流，B由两部分组成：直流电源提供的静态偏置电流和由信号源提供的信号电流。
    由上述分析可知，三极管能将直流电源的电流按照输入电流IB的要求（变化规律）转换成相应的电流Ic和I_E，并不是对输入三极管的基极电流进行直接放大，从这个角度上讲三极管是一个电流转换器件，即用基极电流来控制直流电源流过三极管集电极和发射极的电流。图14-12所示是三极管电流控制作用示意图。


    4．三极管3种工作状态电流特征
    三极管共有3种工作状态：截止状态、放大状态、饱和状态。用于不同目的三极管其工作状态不同。
    三极管3种工作状态定义和电流特征说明见表14-9。
