1．双向触发二极管外形特征
    图13-20所示是双向触发二极管实物图。 K4D26323RA-GC2A双向触发二极管与压敏电阻有区别，压敏电阻的电阻变化很缓慢，而双向触发二极管变化特别陡，电阻或是无穷大，或是接近为零。


    2．双向触发二极管结构及特性

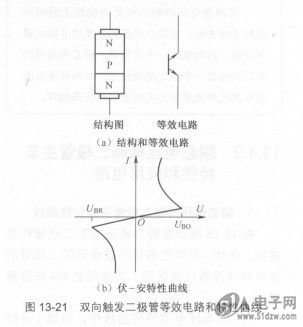

    双向触发二极管是3层二端且为对称性的半导体器件，可以等效为基极开路时，发射极与集电极对称的NPN型晶体管，如图13-21(a)所示。从结构上相当于两个二极管反向并联，因此无论给其两端加什么极性的电压，它都能导通。


    双向触发二极管正、反向伏．安特性几乎完全对称，如图13-21(b)所示。当器件两端所加电压U低于正向转折电压UBO时，二极管呈高阻态。当U大于UBO时，二极管击穿导通进入负阻区，正向电流迅速增大。肖U大于反向转折电压UBR时，二极管同样能进入负阻区。
