1．基本电路分析

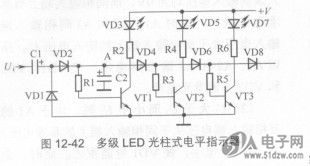

    多级LED光柱式电平指示器工作原理可用图12-42所示原理图来说明，G1214T1UF 图中只画出了3级电路。电路中，Ui为输入的音频信号，Cl、VD1和VD2构成倍压整流电路，VT1、VT2和VT3是LED驱动管，VD3、VD5、VD7是3只LED.


    (1)倍压整流。输入信号U是音频信号，经C1加到VD1、VD2构成的倍压整流电路中，在A点获得直流电压，输入信号U愈大，A点的直流电压愈大，反之则愈小。
    (2) VT1导通。当A点的直流电压约为0.7V时，这一电压可以使VT1导通，其电流回路为：A点→Rl→VT1基级→VT1发射极→地，导通电流回路示意图如图12-43所示。

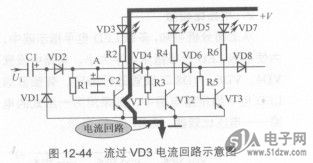

    由于VT1导通，其集电极电流流过VD3，使VD3发光指示，VD3导通电流回流为：直流工作电压+V→VD3→R2→VT1集电极→VT1发射极→地，流过VD3电流回路示意图如图12-44所示。


    (3) VT2导通。由于A点的电压只有0.7V，所以还不足以使VD4等导通，这样除VD3发光外，VD5等不能发光。
    当A点的直流电压约为1.4V时，这一电压除使VT1导通外，又使VD4导通，这样直流电压经R3加到VT2基极，使VT2寻通，第2级VD5随之发光指示。这样，VD3和VD5两级LED同时发光指示。
    (4)信号继续增大。当输入信号U信号继续增大，使A点的直流电压约为2.1V时，除VD3、VD5继续导通发光外，VD6导通，使VT3导通，VD7也发光指示。
    同理可知，当“信号进一步增大时，后面各级陆续导通发光指示。当“减小，LED发光级数会相应减少。
    关于电路中主要元器件作用说明如下。
    (1)二极管。电路中的VD4、VD6和VD8用来降掉0.6V电压后使后级LED驱动管导通，以拉开各级LED导通发光的电平，使各LED能随输入信号“的大小变化而一级级导通发光。
    (2)驱动管保护电阻。Rl、R3、R5是LED驱动管基极回路的限流保护电阻，当输入信号U进一步增大时，前级的LED驱动管导通程度加深，设置基极限流电阻后不会因为电流太大而烧坏LED驱动管。
    (3)限流保护电阻。R2、R4、R6是LED的限流保护电阻，以保护各级LED免受大电流而造成的损害。
    (4)平滑电容C2。电路中的C2是整流电路输出端的平滑电容，或称滤波电容。如果不加C2，电平指示器可指示输入信号Ui峰值电平。加入较大的C2居，由于C2的平滑作用，在C2上的直流电压是输入信号的平均大小，所以此时电平指示器指示输入信号Ui的平均值。
    根据C2容量大小可判别是峰值电平指示器还是平均值电平指示器。
    2．电压比较器
    从上面分析可知，多级LED电平指示器中，为使各级LED分级指示电平大小，电路中设置VD4、VD6、VD8二极管进行降压。有些多级LED电平指示器电路中，则采用另一形式的电路——电压比较器，如图12-45所示。


    电路中的Al～A3是3个运算放大器构成的电压比较器，Rl～R4构成基准电压电路，VD1～VD3 3只LED构成3级电平指示器。
    正电压（+改）是一个恒压源，作为A1～A3各同相输入端的基准电压U1N U3。Rl～R4构成的3个分压电路的分压比不同，给Al～
A3各比较器的基准电压大小不等，其中Al的基准电压最小，A3的最大。
    U是音频信号经过整流后的直流电压，U的大小代表音频信号的大小。下面将输入电压分成几种情况进行分析。
    (1)Ui=OV时。Al、A2和A3反相输入端的输入电压均为OV，而同相输入端上有基准电压输入，此时Al、A2和A3同相输入端输入电压大于反相输入端上的输入电压Ui，所以Al、A2和A3输出高电平，使VD1、VD2和VD3不能发光指示。
    (2)Ui大于U1而小于U2时。由于Al的反相输入端电压大于同相输入端上酌基准电压，Al输出低电平，使VD1导通发光。此时，由于A2和A3同相输入端基准电压U2、U3大于输入电压Ui，所以A2和A3仍然输出高电压，VD2和VD3仍然不能发光指示。
    (3)Ui进一步增大。当输入电压Ui进一步增大，达到U2<Ui<U3时，Al、A2的反相输入端电压大于同相输入端电压，此时Al、A2输出低电平，使VD1和VD2均导通发光。同理，Ui进一步增大后，VD3也导通发光。
    从上述分析可知，电路中利用设置不同大小的基准电压来实现各级LED的分级指示。
