众所周知，收音机变频级有两个调谐电路，即双联所在的两个调谐电路。如图6-3所示，一是调谐联调谐电路，它调谐于高频电台信号频率；二是振荡联调谐电路，它调谐在高于高频电台信号频率一个465kHz处。对这两个调谐电路频率的理想要求是，谐振联调谐电路的调谐频率在整个频段内始终高出谐振联的调谐电路频率465kHz。


    电路中，与外差跟踪相关的元器件有3只：微调电容C2和C4，还有电容C3。其中，C2并联在输入调谐电路上，称为调谐高频补偿电容，它通常是附设在双联上的微调电容。
    C3串联在本振谐振电路中，称为垫整电容，在中波电路中的全称妁中波本振槽路垫整电容，中波段该电容在几百皮法，短波段电路中还会有专门的短波本振槽路垫整电容。
    C4并联在本振谐振电路中，E15S4805称为高频补偿电容，通常是附设在双联上的微调电容。
    C2和C4采用微调电容器主要是为了调整的方便。
    1．高端统调

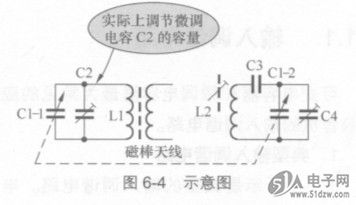

    以收音机中波段为例，在高端1 500kHz附近接收某一电台信号，例如中国国际广播电台（频率为l521kHz），用无感螺丝刀调整输入调谐电路中高频补偿电容C2的容量，使声音达到最响状态，如图6-4所示。


    2．校对本振高端振荡频率

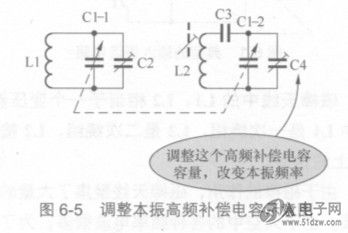

    在高端接收一个中波广播电台信号，例如中国国际广播电台，频率为1 521kHz，这时用无感螺丝刀调整本振谐振电路中的高频补偿电容C4的容量，如图6-5所示，使收音机声音处于最响状态。当改变微调电容C4的容量时，就是在改变本振谐振的频率。
