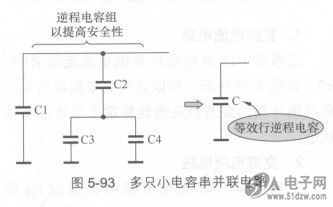

图5-93所示是多只小电容串并联电路，这是电视机行扫描输出级的逆程电容电路。电路中，C3与C4并联后与C2串联，然后再与Cl并联。这几个电容经串联、并联后总的等效电容是行逆程电容，如图5-93所示电路中的等效电路，这一电路中的每一个电容器都是行逆程电容的一部分.


    1．准备知识
    行扫描电路中，行逆程电容不能开路，否则高压会升高许多而造成打火现象，所以在进行行逆程电容电路的设计时采取了安全措施，这就出现了如上图所示的多只电容串联、并联的电路。如果不了解这一点，就很难解释清楚为何行逆程电容电路要如此复杂。
    2．电路分析
    如果电路中只采用一只电容器作为行逆程电容，S20VT60万一该电容出现开路故障，则高压将升高许多。在采用了图中这样有许多电容串联、并联形式的电路后，即使其中的一个电容出现开路故障，还有其他电容在工作，不会造成高压升高许多的现象。
    分析这一电路时可以假设某只电容开路，然后再进行行逆程电容电路的分析。例如，电容Cl开路，此时电路中的C2、C3和C4仍然在工作。虽然Cl开路后总的行逆程电容容量下降了，高压有所上升，但是还有其他电容在工作，高压不会上升到非常高的程度，这时对电路的危害性不大。
    同理，当电容C2开路时，C3和C4也不能工作，但是Cl仍然工作。通过这种电容串联和并联的设计，较好地保证了行逆程电容不会全部开路，所以这种电路设计的目的是为了提高电路工作的安全性。
