DC/DC变换器中热敏电阻器应用电路
发布时间:2011/12/27 10:25:22 访问次数:1016

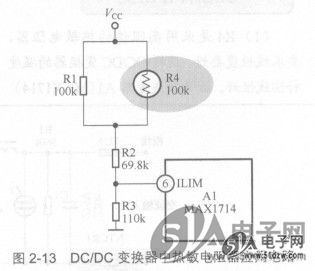

图2-13所示是DC/DC变换器中热敏电阻器应用电路,电路中的R4为热敏电阻器,它用来对电路Al的输出电流限制作出温度补偿。电路中的Al为新型DC/DC变换器(如Maxim公司的MAX1714),它需要从外部调整限流阈值。
图2-14所示是这- DC/DC变换器的输出电流特性。从特性曲线中可以看出,不加热敏电阻器补偿电路时,输出电流变化范围可从-40℃的9A到85℃的6A,而加入热敏电阻器补偿电路后,相同的温度变化范围内输出电流变化范围明显减小。
当工作温度大小变化时, I282 热敏电阻器R4的阻值也随之变化,这样电阻Rl、R2、R3和R4对直流工作电压Vcc分压后加到Al的⑥脚直流电压也作相应的大小变化,起温度补偿作用。
图2-13所示是DC/DC变换器中热敏电阻器应用电路,电路中的R4为热敏电阻器,它用来对电路Al的输出电流限制作出温度补偿。电路中的Al为新型DC/DC变换器(如Maxim公司的MAX1714),它需要从外部调整限流阈值。
图2-14所示是这- DC/DC变换器的输出电流特性。从特性曲线中可以看出,不加热敏电阻器补偿电路时,输出电流变化范围可从-40℃的9A到85℃的6A,而加入热敏电阻器补偿电路后,相同的温度变化范围内输出电流变化范围明显减小。
当工作温度大小变化时, I282 热敏电阻器R4的阻值也随之变化,这样电阻Rl、R2、R3和R4对直流工作电压Vcc分压后加到Al的⑥脚直流电压也作相应的大小变化,起温度补偿作用。
