AMI信号转换
发布时间:2011/12/23 10:23:09 访问次数:906

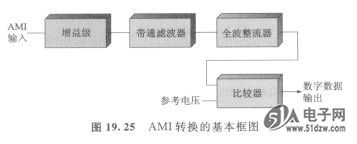

AMI(或HDB3)信号必须被转换成一连串单一极性的脉冲，才能在PBX中处理。转换AMI信号成单一板性数据的框图如图19. 25所示。
这个电路在输入端，有一个具增益（增益级）的放大器。RTL8139D 带通滤波器用来去除高频噪声和在系统内的60Hz成分。这个滤波器的信号经过全波整流器，使得所有的脉冲变为正。然后，信号接到比较器(compara-tor)的其中一个输入端。每次整流器输出的信号通过参考电压所建立的阈值时，这比较器就产生正的脉冲，以1代表；当整流器输出为零，比较器的输出位于低电平，则以0代表。
AMI(或HDB3)信号必须被转换成一连串单一极性的脉冲，才能在PBX中处理。转换AMI信号成单一板性数据的框图如图19. 25所示。
这个电路在输入端，有一个具增益（增益级）的放大器。RTL8139D 带通滤波器用来去除高频噪声和在系统内的60Hz成分。这个滤波器的信号经过全波整流器，使得所有的脉冲变为正。然后，信号接到比较器(compara-tor)的其中一个输入端。每次整流器输出的信号通过参考电压所建立的阈值时，这比较器就产生正的脉冲，以1代表；当整流器输出为零，比较器的输出位于低电平，则以0代表。
