我们已经知道，PLL内的VCO控制电压取决于输入信号的频率偏移量。PLL会产生一个与输入信号频率成正比的电压，在FM解调制器中，此输入信号就是原先的调制信号。

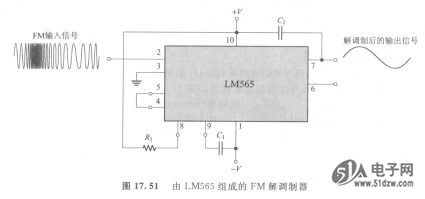

    图17. 51所示为利用LM565组成FM解调制器的一般接法。如果中频的输入信号是利用正弦波信号频率调制的信号，则在输出端我们会得到原先的正弦波信号，如图所示。由于最大工作频率是500kHz，这个元件必须使用在双重转换( double-conversion) FM接收器上。双重转换FM接收器基本上使用两个混频器，它会先将射频信号转换成10.7MHz的中频，然后再转换成455kHz的中频。


    VCO的自发振荡频率被调整到大约455kHz，LM79H24K此频率是调制中频范围昀中心频率。C1可为任意值，但是R1应该介于2～20kΩ间。只要引脚2与引脚3之间没有直流电压差值，输入信号就可以直接耦合到输入端。通过在引脚4和引脚5之间加上跳线，就可以将VCO接到相位检测器。
