电压跟随器的偏压电流补偿作用
发布时间:2011/12/19 11:20:05 访问次数:2678

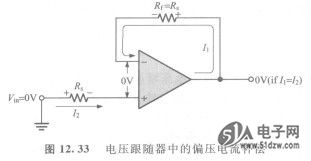

电压跟随器内的偏压电流造成的输出误差电压,可以借助在反馈电路上加入一个电阻Rf来充分地降低误差电压,这个电阻Rf和信号源内阻Rs相等,如图12.33所示。由I1在这个新增的电阻上所造成的电压降,可从-I2R5的输出误差电压中减去。如果I1=I2,则输出电压为零。通常I1不会完全等于I2;但是即使在这种情况下,因为Ios小于I2,所以输出误差电压所减少的值如下所示。
Vout(error)=|I1-I2|Rs=IosR5
其中,Ios为输入偏置电流。

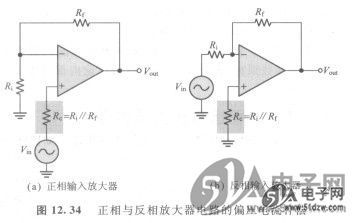

为了补偿正相放大器中偏压电流产生的效应,我们加入了电阻Rc,如图12. 34(a)所示。补偿电阻值等于Ri和Rf的并联电阻值。输入电流在Rc两端造成的电压降,会抵消由Ri和Rf形成并联电阻上的电压降,因而充分地降低了输出误差电压。 WM8731MCSEFL反相放大器的补偿方式也类似,如图12.34(b)所示。
电压跟随器内的偏压电流造成的输出误差电压,可以借助在反馈电路上加入一个电阻Rf来充分地降低误差电压,这个电阻Rf和信号源内阻Rs相等,如图12.33所示。由I1在这个新增的电阻上所造成的电压降,可从-I2R5的输出误差电压中减去。如果I1=I2,则输出电压为零。通常I1不会完全等于I2;但是即使在这种情况下,因为Ios小于I2,所以输出误差电压所减少的值如下所示。
Vout(error)=|I1-I2|Rs=IosR5
其中,Ios为输入偏置电流。
为了补偿正相放大器中偏压电流产生的效应,我们加入了电阻Rc,如图12. 34(a)所示。补偿电阻值等于Ri和Rf的并联电阻值。输入电流在Rc两端造成的电压降,会抵消由Ri和Rf形成并联电阻上的电压降,因而充分地降低了输出误差电压。 WM8731MCSEFL反相放大器的补偿方式也类似,如图12.34(b)所示。
