SCR特性与额定值

发布时间:2011/12/19 9:21:21 访问次数:1880

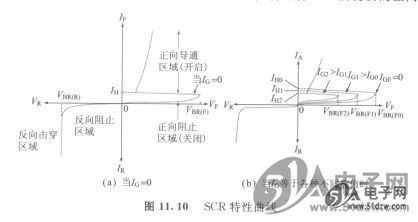

      有几个SCR最重要的特性和额定值定义如下列所述。使用图11.lO(a)中的曲线当作参考。
    正向转折电压,VBR(F)这是SCR进入正向导通区时的电压值。VBR(F)的值在IG=0时呈现最大值,且以VBR(FO)表示。当栅极电流增加时,VBR(F)会随之减少,按照逐次增加的栅极电流(IG1,IG2,依此类推),我们将它们命名为VBR(F1)、VBR(F2),依此类推。


    保持电流IH这是在SCR由正向导通区切换至正向阻止区时的阳极电流值。这个值会随着IG值的减少而增加,而且在IG=O时有最大值。
    栅极触发电流ICT这是在指定状况下,将SCR由正向阻止区切换至正向导通区时,所需要的栅极电流值。
    平均正向电流工rF(owg)这是在特定状况下,元件可以维持在导通状态的最大连续阳极电流(直流)。
    正向导通区。这个区域对应到SCR的导通状态,此时有正向电流从SCR的阳极通过非常低的电阻(近似短路)到达阴极。
    正向阻止和反向阻止区。这些区域对应SCR的截止状态,此时从SCR的阳极到阴极的正向电流被内部近似开路的电路所阻断。
    反向击穿电压VBR(R),这个参数定义了一个从阴极到阳极的反向电压值,N82802AB在此电压下元件会进入击穿区,并且开始呈现极端导通状态(如同在PN结二极管一样)。



      有几个SCR最重要的特性和额定值定义如下列所述。使用图11.lO(a)中的曲线当作参考。
    正向转折电压,VBR(F)这是SCR进入正向导通区时的电压值。VBR(F)的值在IG=0时呈现最大值,且以VBR(FO)表示。当栅极电流增加时,VBR(F)会随之减少,按照逐次增加的栅极电流(IG1,IG2,依此类推),我们将它们命名为VBR(F1)、VBR(F2),依此类推。


    保持电流IH这是在SCR由正向导通区切换至正向阻止区时的阳极电流值。这个值会随着IG值的减少而增加,而且在IG=O时有最大值。
    栅极触发电流ICT这是在指定状况下,将SCR由正向阻止区切换至正向导通区时,所需要的栅极电流值。
    平均正向电流工rF(owg)这是在特定状况下,元件可以维持在导通状态的最大连续阳极电流(直流)。
    正向导通区。这个区域对应到SCR的导通状态,此时有正向电流从SCR的阳极通过非常低的电阻(近似短路)到达阴极。
    正向阻止和反向阻止区。这些区域对应SCR的截止状态,此时从SCR的阳极到阴极的正向电流被内部近似开路的电路所阻断。
    反向击穿电压VBR(R),这个参数定义了一个从阴极到阳极的反向电压值,N82802AB在此电压下元件会进入击穿区,并且开始呈现极端导通状态(如同在PN结二极管一样)。
