共漏极放大器

发布时间:2011/12/16 11:08:15 访问次数:2604

     本节讨论的共漏极(CD)放大器类似BJT的共集电极放大器。请回想一下,共集电极放大器又称为发射极跟随器。同样地,因为源极电压几乎与输入端的榭极电压相同,且相位也相同,所以共漏极放大器也称为源极跟随器。换句话说,即源极电压跟随着栅极输入电压变动。
    在学完本节后,我们应该能够:解释与分析FET共漏极放大器的工作原理;分析共漏极放大器;计算共漏极放大器的电压增益;计算共漏极放大器的输入阻抗。

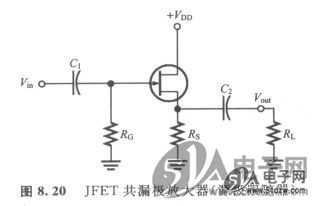

    JFET共漏极(common-drain)放大器如图8.20所示。这个特别的电路使用自给偏压方式。输入信号经由耦合电容器C1连接到栅极,W27C512P-45输出信号经由电容器C2耦合到负载电阻。漏极没有外接电阻。


    与所有的放大器相同,此电路的电压增益Av=Vout/Vin对源极跟随器(source-follower)而言,Vout等于IdRs,Vin等于Vgs+IdRs,如图8.21所示。所以从栅极到源极的电压增益等于IdRs/(Vgs+IdRs)。将Id=gmVgs代入上述计算式,得到下列结果:



    必须注意电压增益永远略小于1。如果gmRs》1,可以得到很好的近似结果Av≈1。既然输出电压在源极端,它会与栅极的输入电压波形同相。



     本节讨论的共漏极(CD)放大器类似BJT的共集电极放大器。请回想一下,共集电极放大器又称为发射极跟随器。同样地,因为源极电压几乎与输入端的榭极电压相同,且相位也相同,所以共漏极放大器也称为源极跟随器。换句话说,即源极电压跟随着栅极输入电压变动。
    在学完本节后,我们应该能够:解释与分析FET共漏极放大器的工作原理;分析共漏极放大器;计算共漏极放大器的电压增益;计算共漏极放大器的输入阻抗。
    JFET共漏极(common-drain)放大器如图8.20所示。这个特别的电路使用自给偏压方式。输入信号经由耦合电容器C1连接到栅极,W27C512P-45输出信号经由电容器C2耦合到负载电阻。漏极没有外接电阻。


    与所有的放大器相同,此电路的电压增益Av=Vout/Vin对源极跟随器(source-follower)而言,Vout等于IdRs,Vin等于Vgs+IdRs,如图8.21所示。所以从栅极到源极的电压增益等于IdRs/(Vgs+IdRs)。将Id=gmVgs代入上述计算式,得到下列结果:



    必须注意电压增益永远略小于1。如果gmRs》1,可以得到很好的近似结果Av≈1。既然输出电压在源极端,它会与栅极的输入电压波形同相。
