     差动放大器( differential amplifier)是一种BJT放大器,其输出是两电压差的函数。差动放大器对于运算放大器而言极为重要,我们将在第12章开始介绍。
    学完此节,你应该能够:讨论差动放大器及其原理;解释单端输入的原理;解释差动输入的原理;解释共模的原理;定义共模抑制比。
    1.基本工作原理

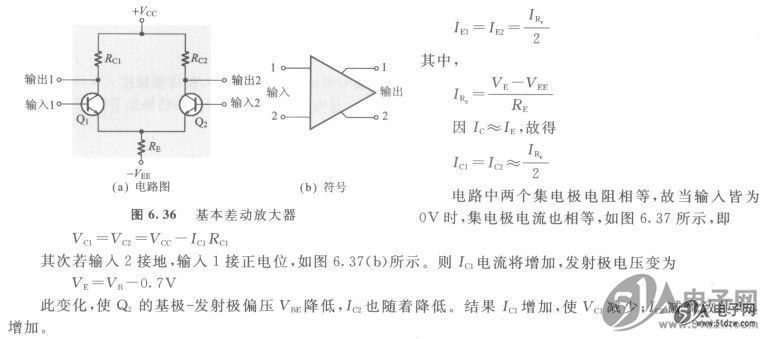

    图6. 36力一差动放大器电路及符号。QM75150PS 请注意差动放大器有两个输出。
    下述是针对图6. 37进行介绍,其中包含差动放大器的直流分析。如图6.37(a),当二输入均为OV时,发射极电压将为-0.7V。若这两个晶体管经过严格的生产流程控制,其特性是完全一样的,当没有输入信号时其直流发射极电流相同,则  IE1=IE2
    由于二发射极电流均经RE,


    再者,如图6. 37(c),输入l为接地,而输入2为正电压。此时Q2将导通,使Ic2增加,发射极电压也随着提高。而Q1正向偏置电压将降低,Ic1电流减少。即Ic2增加,使Vc2与Ic减少,而Vc1会增大。



     差动放大器( differential amplifier)是一种BJT放大器,其输出是两电压差的函数。差动放大器对于运算放大器而言极为重要,我们将在第12章开始介绍。
    学完此节,你应该能够:讨论差动放大器及其原理;解释单端输入的原理;解释差动输入的原理;解释共模的原理;定义共模抑制比。
    1.基本工作原理
    图6. 36力一差动放大器电路及符号。QM75150PS 请注意差动放大器有两个输出。
    下述是针对图6. 37进行介绍,其中包含差动放大器的直流分析。如图6.37(a),当二输入均为OV时,发射极电压将为-0.7V。若这两个晶体管经过严格的生产流程控制,其特性是完全一样的,当没有输入信号时其直流发射极电流相同,则  IE1=IE2
    由于二发射极电流均经RE,


    再者,如图6. 37(c),输入l为接地,而输入2为正电压。此时Q2将导通,使Ic2增加,发射极电压也随着提高。而Q1正向偏置电压将降低,Ic1电流减少。即Ic2增加,使Vc2与Ic减少,而Vc1会增大。
