分析放大器电路中的晶体管工作时，将晶体管表示成等效电路会有很大帮助。等效电路使用一些晶体管内部参数，表示晶体管的工作情况。等效电路在本节里主要以阻抗或r参数为讨论对象。另一常用参数系统h参数，只会简要提及。
    在学完本节后，我们应该能够：认识并使用晶体管内部参数；定义r参数；以r参数等效电路表示晶体管；区分直流pDC与交流pa。的差异；定义矗参数。区分直流pDC与交流pa。的差异；定义矗参数。
   1.r参数

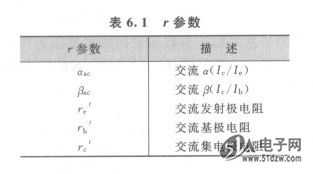

    阻抗r是讨论双极型晶体管最常用的五个参数。表6.1中列举了五个r参数的定义。其中斜体小写并在右上方加一撇的字母r，代表晶体管的内部阻抗值。


   2.r参数等效电路

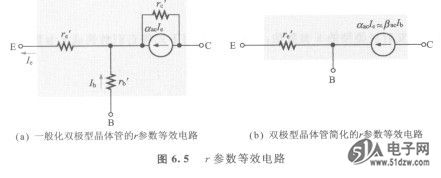

    图6.5(a)显示双极型晶体管的r参数等效电路。但是对一般的电路分析而言，图6.5(a)可以做以下简化：基极交流电阻值很小，所以一般情况下可以忽略并视为短路。集电极交流电阻rc’大小约为数百千欧，通常可以视为开路。综合以上两点，r参数等效电路图6.5(a)可以简化成图6.5(b)。


    以晶体管交流工作情况来说明此等效电路如下：图中发射极端与基极端之间出现电阻re'。这是从正向偏压晶体管的发射极“看进去”的阻抗值。而晶体管的集电极可有效地视为一个电流源，大小为a_acIe或βacIb。考虑这些因素后，晶体管可以表示为图6.6的等效电路。


   3.利用公式确定re'
    分析放大器电路时，交流发射极电阻re’可以说是r参数中最重要的参数。 OPA2336U为了计算出re'的近似值，你可以使用式(6.1)，因为re'与温度有关，必须要在一个特定的温度下来计算。式(6.1)是以20℃为依据，不同的温度会产生少许分子数值的差异。
  re'≈25mV/IE(6.1)
