在这一节中，你将会学到故障的齐纳二极管如何影响到具有电压调整的直流电源供应器的输出。虽然IC电压调整器一般是用于电源供应器的输出，齐纳二极管只有在对电压调整的精准度要求较低时才会使用。像其他二极管一样，稳定也有可能故障开路，在内部阻抗明显增加下，它的效能也会降低，或是它也可能短路故障。
    在学习完这一节后，你应该能够：故障检修稳压器；了解齐纳二极管开路所造成的影响；了解齐纳二极管在内部阻抗显著增高时，所造成的影响。

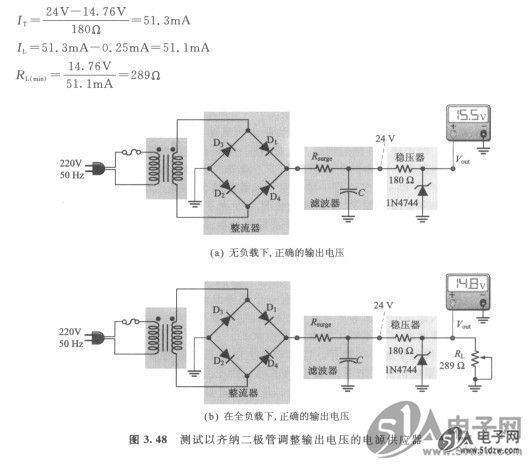

      图3.48显示的是滤波直流稳压电源，它原来提供的固定24V电压，经过稳压器可将电压调降到15V。1N4744齐纳二极管与例题3.7中的二极管相同。在无负载情况下，检查调整电压后的输出为15. 5V，如图3.48(a)中所示。在最大的稳定电流(IZM)时，这个晶体管的输出电压值为15. 7V。在图3.48(b)中，加上一个电位计作为可变的负载阻抗。将可变电阻器调到最小值，就可进行全负载测试，其中相关的数值可由下面的计算式求得。全负载测试是在最小稳定电流(IZK)的情况下进行。图中的数字万用表读数为14. 8V，近似计算所得的输出电压14.76V。
