1．白色LED外形特征

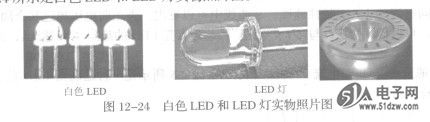

    图12-24所示是白色LED和LED灯实物照片图。


    2．超高亮LED优势
    与传统的照明灯相比，超高亮LED具有如下优点：
    (1)寿命长，可靠耐用，维护费用极为低廉。LED可连续使用105小时，G2R1AEDC12比普通白炽灯泡长100倍。
    (2)光谱几乎全部集中于可见光频段，其发光效率可达80％~ 90％，LED比普通节能灯还要节能1/4。
    (3)色彩鲜艳，光色单纯。以12英寸的红色交通信号灯为例，它采用低光效的140W白炽灯作为光源，所产生的20001m的白光经红色滤光片后，光损失90％，只剩下2001m的红光，而采用18个红色LED光源设计的灯中，包括电路损失在内，仅耗电14W，即可产生同样的光效。
    (4)点亮速度快。汽车信号灯是LED光源应用的一个重要领域，由于LED响应速度陕(nsFioravantl
    3．超高亮LED缺点
    尽管超高亮LED具有很多优点，但是还存在下列一些缺点：
    (1)单体功率低。市面上的单体LED功率一般在5W以下，还没有出现吏大功率的LED，这是目前LED难以成为照明首选的最大瓶颈。
    (2)需要严格控制温度。LED是一种半导体材料，与普通二极管一样具有PN结，由于高亮二极管的功率相对比较大，所以与功率半导体器件相同，需要考虑散热问题，结温过高会直接影响LED的寿命，并且会增大LED的光衰，情况严重的会将LED烧坏。
    (3)价格高。除了功率低，价格是LED难以成为照明首选的主要因素。
    4．白色发光二极管工作原理
    白色发光二极管并不是直接发出白色光，而是利用空混色原理得到白色光，现在有两种发光模式。
    (1)二波长发光模式。这种模式的白色发光二极管内设蓝色光和黄色光发光二极管，基础部分是一颗蓝色发光二极管。
    (2)三波长发光模式。这种模式的白色发光二极管内设红、绿、蓝三颗发光二极管，通过空间混色得到白光，这种模式的白色发光二极管也称全彩色发光二极管。它成本较高，一般不用于照明中，而用于全彩色显示屏中。
    5．超高亮LED特性曲线
    (1)正向压降UF和正向电流IF特性曲线。图12-25所示是一种超高亮LED的正向压降(UF)和正向电流的(IF)特性曲线，从曲线中可以看出，当正向电压超过某个阈值（约2V，导通电压）后，可近似认为，IF与UF成正比。当前超高亮LED的最高IF可达1A，而UF通常为3～4V.

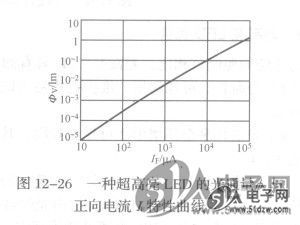

    (2)光通量ΦV与正向电流，IF特性曲线。图12-26所示是一种超高亮LED的光通量ΦV与正向电流IF特性曲线。


    由于LED的光特性通常都描述为电流的函数，而不是电压的函数，因此采用恒流源驱动可以更好地控制亮度。
    此外，LED的正向压降变化范围比较大（最大可达1V以上），正向电压UF，的微心变化会引起较大的正向电流IF变化，从而引起亮度的较大变化。所以，采用恒压源驱动不能保证LED亮度的一致性，并且影响LED的可靠性、寿命和光衰。这就是LED为何用电流源驱动的原因。
    (3)温度与光通量ΦV特性曲线。图12-27所示是一种超高亮LED的温度与光通量ΦV特性曲线，从曲线中可以看出，光通量与温度成反比，85℃时的光通量是25℃时的一半，而-40℃时光输出是25℃时的1.8倍。温度的变化对LED发光的波长也有一定的影响，因此，良好的散热是LED保持恒定亮度的保证。

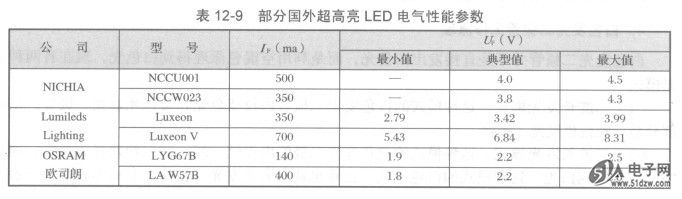

    表12-9所示是部分国外超高亮LED电气性能参数。
