在LED光点式电平指示器中，由于要求各级LED中只有一个发光，其他全部熄灭，即亮一个LED熄一个，或熄一个LED亮一个，LF353P所以电路结构上要比多级LED光柱式电平指示器复奈。

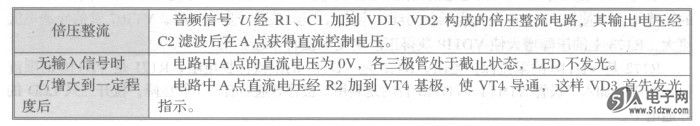

    图12-21所示是多级LED光点式电平指示器电路。电路中，VD3、VD7、VD12是三只LED。VT4、VT6和VT13分别是它们的驱动管，VT5、VT9则是电子开关管，起控制作用。

     从上面分析可知，光点式电平指示器电路在光柱式电路基础上，加入VT5、VT9等控制管构成，利用VT5、VT9等导通后使前一级LED驱动管截止，实现使LED亮一只熄一只。

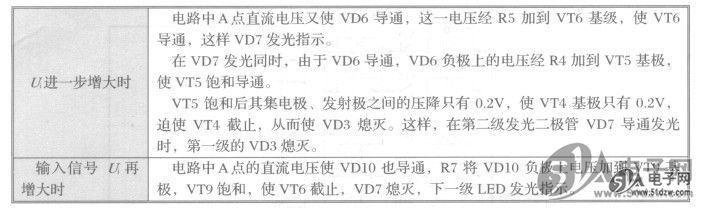

    同理，在酊从大减小时，例如原先Ui较大，VT9饱和，使VT6截止，VD7不发光。Ui减小后，VD10截止，VT9从饱和变为截止，VT6基极不被VT9钳位，导通的VD6将高电平加到VT6基极，VT6从截止变为导通，VD7发光指示。此时，由于VD6导通，VT5饱和，便VT4截止，VD3不发光。
