1．单声道和双声道集成电路信号输出引脚
    通常单声道集成电路只有一个信号输出引脚，如图9-27(a)所示，②脚是这一集成电路Al的信号输出引脚。


    双声道集成电路有两个信号输出引脚，左、右声道各一个信号输出引脚，如图9-27( b)所示，②脚是左声道信号输出引脚，④脚是右声道信号输出引脚。双声道电路在音响设备中最为常见。
    2．集成电路的前级和后级信号输出引脚

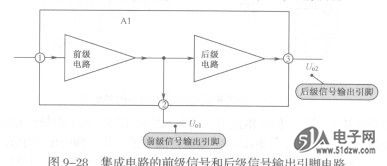

    图9-28所示是集成电路的前级和后级信号输出引脚电路，该电路中，①脚是信号输入引脚，③脚是信号输出引脚（后级），②脚也是一个信号输出引脚（前级）。

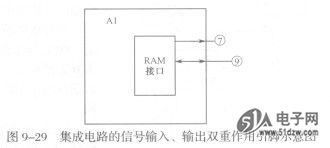

   3．集成电路的信号输入、输出双重作用引脚
    电路中，⑦脚是一般的信号输出引脚，⑨脚是具有信号输入、输出双重作用的引脚，从该引脚的箭头上可以看出，这是一个双向箭头，可以输出信号也可以输入信号，在数字集成电路中常有这样的双向箭头用来表示能够双向传输数据的引脚。


    数字集成电路的输氏、输出斑脚情况相当复杂，PCI9080-3不但有几令信号输入引脚和几个信号输出引脚，而且有十多个甚至更多的信号输入引脚和信号输出引脚。
