并联开关稳压电路原理
发布时间:2011/12/6 10:57:22 访问次数:2220

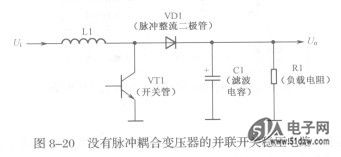

图8-20所示是没有脉冲耦合变压器的并联开关稳压电路。电路中的Ll是储能电感，VT1是开关管，VD1是脉冲整流二极管，Cl是滤波电容，Rl是稳压电路的负载电阻。
从电路中可以看出，储能电感Ll与开关管VT1之间是串联连接，然后并联在直流输入电压Ui上。

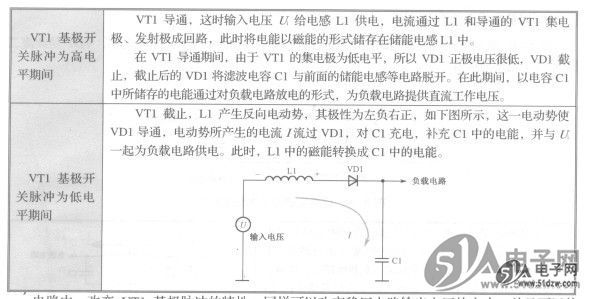

电路中，改变VT1基极脉冲的特性，同样可以改变稳压电路输出电压的大小，并且可以使输出电压高于输入电压，所以这是一个不用变压也能升高直流电压的电路，其升压原理是这样：当VT1截止时，加到电容Cl上的电压是Ll上的反向电动势和输入电压之和，OPA2353EA因为这两个直流电压是同极性串联。
图8-20所示是没有脉冲耦合变压器的并联开关稳压电路。电路中的Ll是储能电感，VT1是开关管，VD1是脉冲整流二极管，Cl是滤波电容，Rl是稳压电路的负载电阻。
从电路中可以看出，储能电感Ll与开关管VT1之间是串联连接，然后并联在直流输入电压Ui上。
电路中，改变VT1基极脉冲的特性，同样可以改变稳压电路输出电压的大小，并且可以使输出电压高于输入电压，所以这是一个不用变压也能升高直流电压的电路，其升压原理是这样：当VT1截止时，加到电容Cl上的电压是Ll上的反向电动势和输入电压之和，OPA2353EA因为这两个直流电压是同极性串联。
