开关稳压电路在各种直流稳压电路中，电路结构渡复杂，电路变化最丰富，电路识图难度最大，故障分析和检修最困难。
    开关稳压电源与串联调整稳压电源都是电子电器中广泛使用的直流稳压电源，对这两种稳压电源进行详细比较，有利于认识这两种电源电路，有利于电路工作原理的分析和电路故障的检修。
    1.电源变压器与脉冲变压器比较
    开关稳压电路中使用脉冲变压器，EM78P469N串联调整稳压黾路使用电源（工频）变压器，对这两种压器说明如下：

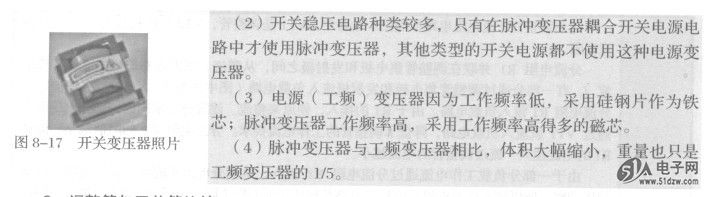

  （1）串联调整型稳压电路中使用冲变压器，通过电源变压器降低220V交流市电电压。为了有别于开关电源中的脉冲变压器（开关电源中的电源变压器，又称开关变压器），将串联调整稳压电路中的变压器称为工频电源变压器，图8-17是开关变压器照片。

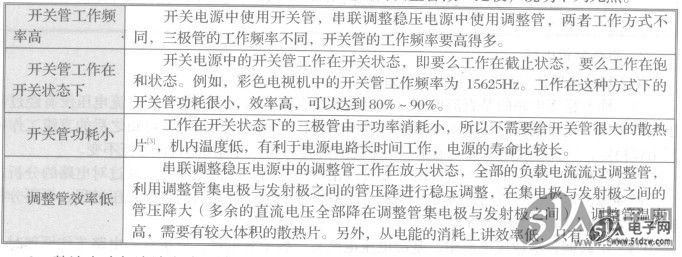

    2．调整管与开关管比较
    关于开关稳压电源与串联调整稳压电路的调整管做一比较，说明如下。

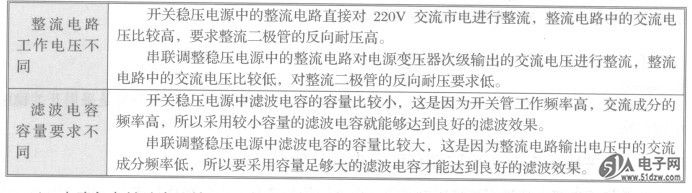

   3．整流电路与滤波电路比较
    关于开关稳压电源与串联调整稳压电源的整流、滤波电路比较说明如下。

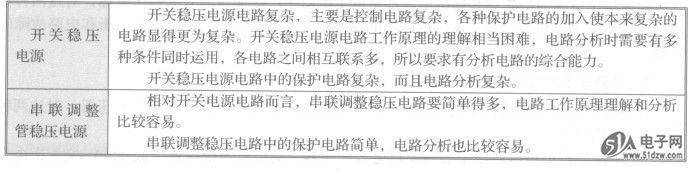

   4．电路复杂性综合比较
    关于开关稳压电源与串联调整稳压电源的电路复杂性综合比较说明如下。
