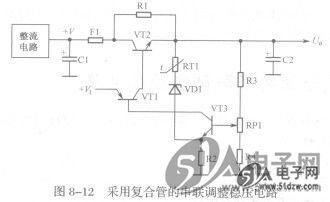

对这一稳压电路有下列几点解说。
    1．比较放大器
    电路中的稳压二极管VD1接在稳压电路输出端与比较放大管VT3发射极之间，而前面的电路中接在比较放大管发射极与地线之间。


    2．稳压原理

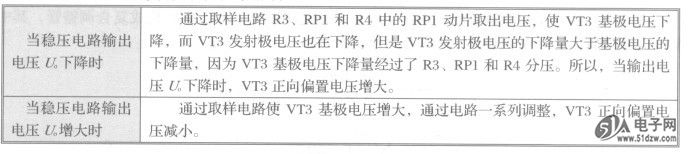

    设输出直流电压“增大，由土述基准电压电路分析结果可知，这会使VT3正向偏置电压减小，VT3集电极电流减小，使VT1基极电流减小，其集电极电流减小，使调整管VT2基极电流减小，VT2集电极与发射极之间内阻增大，使VT2集电极与发射极之间电压降增大，导致直流输出电压醌下降，达到稳定输出电压醮的目的。
    当输出直流电压“减小时，通过电路的一系列调整，使调整管VT2集电极与发射极之间电压降减小，使直流输出电压醌增大，达到稳定输出电压的目的。
    3．保护电路
    这一稳压电路中设有输出端短路保护电路，这一电路的工作原理是：当稳压电路的输出端对地端短路后，VT3基极电压为OV，使VT3处于截止状态，其集电极电流为零，使VT1基极电流为零，VT1截止，其集电极电流为零，进而使调整管VT2基极电流为零，导致VT2截止，没有电流流过调整管VT2，这样可以防止因为稳压电路输出端短路而烧坏调整管VT2，从而达到输出端短路保护的目的。
    4．直流输出电压微调电路

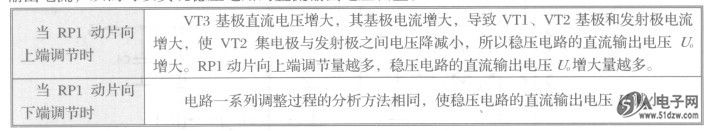

    这一稳压电路中的直流输出电压可以通过改变可变电阻器RP1的动片位置进行微调。调整RP1动片位置，改变了比较放大管VT3基极上的直流电压，所以改变了比较放大管VT3集电极输出电流，从而可以实现稳压电路的直流输出电压调整。


    5．启动电阻R1
    剐开机或这一稳压电路保护之后，稳压电路输出端没有直流工作电压Uo,使VT3基极无直流工作电压，VT3处于截止状态，也使VT1和VT2截止，这样就使开机后无法建立矾。在电路中，接入电阻Rl之后，未稳定的直流电压可由Rl从VT2集电极加到发射极上，即加到输出端，给VT3基极建立直流工作电压，使稳压电路启动，这就是Rl启动电路的工作原理。
    电阻R1具有调整管的分流作用。电容Cl和C2是电源滤波电容。Fl是直流回路中的保险丝。调整可变电阻器RP1的动片，可以改变这一稳压电路直流输出电压矾的大小。
    6．热敏电阻温度补偿电路
    RT1是热敏电阻，用来起温度补偿作用。
    热敏电阻器是一种阻值对温度敏感的电阻器，即在温度发生变化时，其电阻值发生改变，所以它是一种温度敏感元器件。热敏电阻器有正温度系数和负温度系数两种。温度升高阻值增大的称为正温度系数热敏电阻器，温度升高阻值减小的称为负温度系数热敏电阻器。
