电路中，VT2和VT3两只三极管构成甲乙类功率放大器。
    1．直流电路分析
    直流电源+V经R4和R5分压后，通过Tl次级线圈中心抽头及线圈分别加到VT2和VT3基极上，为两只三极管提供很小的静态直流偏置电流，使VT2和VT3进入微导通状态，即VT2和VT3工作在甲乙类状态。
    直流电源+V经T2初级线圈中心抽头及线圈分别加到VT2和VT3集电极上。R6是两管共用的发射极负反馈电阻。
    2．交流电路分析

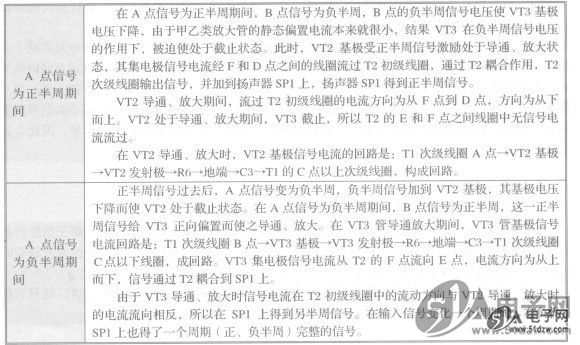

    输入耦合变压器Tl次级线圈输出的交流信号在A、B点的电压波形见图中所示，从图中可见当A点信号电压为正半周时，B点信号为负半周。
    电路中，旁路电容C3将Tl次级线圈中心抽头交流接地，如果没有C3，中心抽头上交流信号将经过R4和R5接地（R4的另一端接+V端，而+V端对交流信号而言相当于接地），此时会在R4、R5上产生信号压降，造成信号损耗， H306 所以用C3来进行交流旁路。


    当信号进入第二个周期时，电路开始重复上述过程。
