深入掌握了共发射极放大器中的各元器件的作用，D92-02就可以轻松分析其他类型的放大器电路工作原理。
    1．集电极负载电阻的作用

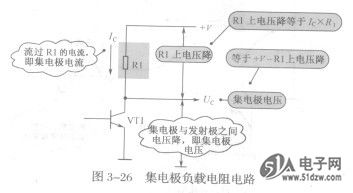

    图3-26所示是集电极负载电阻电路。R1是VT1集电极的负载电阻，它有两个具体作用：
    VT1集电极电压Uc等于直流电压+V-Rl上电压降。当集电极电流Ic变化时，集电极负载电Rl上的电压降也变化，由+V不变，所以引起集电极电压Uc的相趁变化，可见通过集电极负载电阻能将集电极电流的变化转换成集电极电压的变化，这一集电极变化的电压就是VT1集电极输出的交流信号电压。
   2．输入端耦合电容的作用
    图3-27是输入端耦合电容作用的示意图。如果没有Cl的隔直作用（即假设Cl两引脚接通），VT1基极上的直流电压会被Ll短路到地。如果没有Cl的通交作用（假设Cl两个引脚断开），信号源Ll上信号无法加到VT1基极。


   3．输出端耦合电容的作用
    图3-28是输出端耦合电容作用的示意图。VT1集电极上是交流叠加在直流上的复合电压，由于Cl隔直通交作用，将集电极上直流电压隔离，通过Cl后只有交流电压，其电压幅度与VT1集电极上交流电压相等。
