两个或多个电阻器头尾相串接起来的电路赫为电阻串联电路，串联电路中没有支路。
    图2-18是电阻串联电路示意图。W9812G6IH-6电阻串联电路是一切形式串联电路的基础，深度掌握电阻串联电路的重要特性，对分析各种形式串联电路的工作原理有着举足轻重的作用。


   1．电阻串联电路的总电阻越串联越大
   电阻串联电路的总电阻越串联越大，总电阻等矛各串联电阻阻值之和。

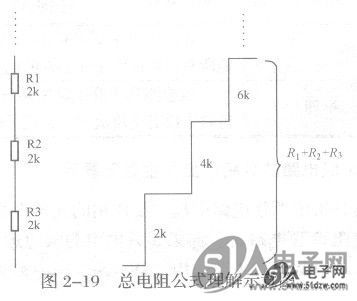

    图2-19总电阻公式理解示意图

      2．电阻串联电路的等效理解方法
    电阻串联电路可以等效成一只电阻，分析电路过程中常需要这种等效理解，再复杂的串联电路都可以进行这样的等效理解，这种等效有益于对串联电路工作原理的理解。
    图2-20是电阻串联电路的等效理解方法示意图，如果几只电阻串联，整个串联电路都可以等效成一只电阻。


    3．串联电路中电流处处相等的理解方法
    这里用水管中水的流动来形象说明电阻串联电路中的电流流动。图2-21是水管中水的流动示意图，水管垂直放置无法储水，所以流入多少水必流出多少水。


    在电阻串联电路中，流过电路中的每一点、每个电阻的电流是相等的，这是电阻串联电路的特性。在其他元器件构成的串联电路中，无论参与串联的元器件如何，流过各元器件的电流也相等。图2-22是电阻串联电路中电流处处相等的示意图。


    掌握电阻串联电路中电流处处相等特性的重要性体现在以下两个方面。


    4．在串联电路的分析中抓住主要元器件
    在电路分析中抓住电路中起主要作用的元器件很重要，可以实现事半功倍的效果。
    分析电阻串联电路时，如果哪爨电阻的阻值远灭零其他电阻的隰德，那么阻值大的电阻在这一电阻串联电路申起主要作用，是电路矜概申的关键元器件.
    图2-23是电阻串联电路中起主要作用元器件的示意图。电阻R1起主要作用可以从下列几个方面理解：


    Rl的阻值大小变化对整个串联电路总阻值影响炎。
    RRl的阻值大小基本上决定了串联电路申电流的杰零。
    R1两端的电压降远大蛩其他电阻耋的电压降。
