晶体二极管简称二极管是有源器件中最普通的一种
发布时间:2011/11/28 9:58:35 访问次数:1293
1．普通二极管
2．普通二极管电路符号识图信息

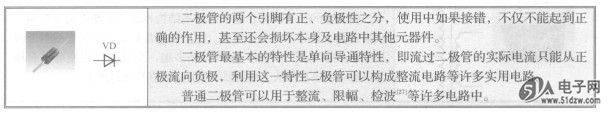

图1-27是图解普通二极管电路符号信息示意图。KMC2110G电路符号中表示了二极管两个引脚极性，指示了流过二极管的电流方向，这些识图信息对分析二极管电路有着重要作用，例如电流方向表明了只有当电路中二极管正极电压高于负极电压时，才有电流流过二极管，否则二极管无电流流过。
3．其他类型二极管

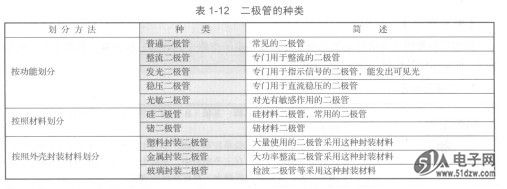

无论哪种类型二极管，虽然它们的工作特性有所不同，但是它们都具有PN结的单向导电特性。表1-12简述了二极管的种类。

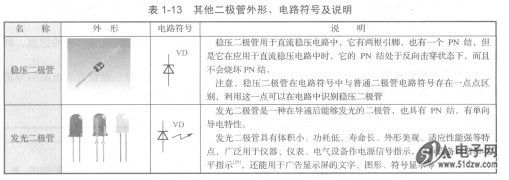

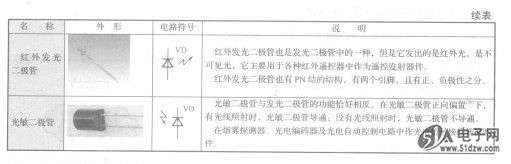

其他二极管外形、电路符号及说明见表1-13。
1．普通二极管
2．普通二极管电路符号识图信息
图1-27是图解普通二极管电路符号信息示意图。KMC2110G电路符号中表示了二极管两个引脚极性，指示了流过二极管的电流方向，这些识图信息对分析二极管电路有着重要作用，例如电流方向表明了只有当电路中二极管正极电压高于负极电压时，才有电流流过二极管，否则二极管无电流流过。
3．其他类型二极管
无论哪种类型二极管，虽然它们的工作特性有所不同，但是它们都具有PN结的单向导电特性。表1-12简述了二极管的种类。
其他二极管外形、电路符号及说明见表1-13。
