1．线路之一

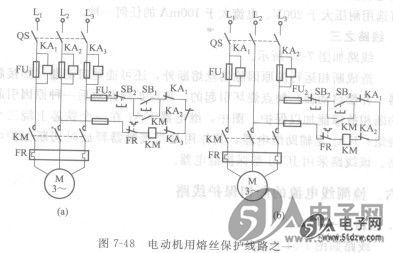

    线路如图7-48所示。图中两种线路动作原理相同。


    工作原理：正常情况下，由于熔丝电阻很小，所以继电器不动作。当某相熔丝熔断时，在该相继电器两端将产生30～170V电压（对0.5～75kW电动机而言），使继电器吸合，其常闭触点断开，接触器失电释放，电动机停转。
    图中的继电器采用JTX型通用小型继电器，吸合电压为交流36V。
   2．线路之二
    线路如图7-49所示。


    线路中采用直流高灵敏继电器，为了满足继电器直流电压的要求，在线路中串人一只整流二极管作半波整流。该保护线路动作灵敏，电动机。当电动机容量大于llkW时，可在继电器回路里串适当电阻降压。对于吸合电压为48V的继电器可串lOkΩ电位器，对于吸合电压为直流12V的继电器可串5. lkΩ电位器，并通过试验加以调节、整定。灵敏继电器可采用JRX- 13F、JRXB-1等型号，其吸合电压为直流12～48V。对于大容量电动机，可采用JR-4型、121型等小型继电器。整流二极管VD可选用耐压大于200V、电流大于lOOmA的任何一种。
   3．线路之三
    线路如图7-50所示。
    造成断相运行的原因除熔丝熔断外，EP1K100FC256-5 还可能是启动器（如接触器、补偿启动器）触点烧坏引起的。该保护线路对后一种原因引起的断相故障能加以保护。图中，继电器KA1在一个铁芯上绕三个绕组；KA2是辅助继电器，其作用是当接触器释放时切断保护电路。该线路采用JCDJ型倮护继电器。
