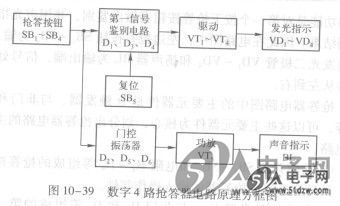

第一信号鉴别电路的核心是集成四锁存D触发器CC4042（如图10-38所示电路图中的D1）。CC4042内含4个独立的锁存型D触
发器。它们共用时钟脉冲端CP和极性选择端POL。只有当CP与POL逻辑状态相同时，D端数据才被传输至Q端，否则数据被锁存。其引脚功能如图10-40所示。


    电路图中，CC4042的POL端（D1的6脚）固定处于“1”电平状态，数据的传输或者锁存便由CP脉冲的极性所决定，CP=1时传输数据，CP =0时锁存数据。据这一原理即可用CC4042来实现抢答器的功能。

     第一信号鉴别电路工作原理可用图10 -41来说明。CC4042中的4个D触发器的数据输入端D1—D4分别受抢答按钮SB1~SB4控制，按钮未按下时为“1”，按钮按下时为“O”。4个反相输出端Q1—Q4反映鉴别结果，平时均为“0”，鉴别到第一信号时相应的反相输出端为“1”。


    ①在待机状态下，因为抢答按钮SB1~SB4都未被按下，4个D触发器的数据输入端D1—D4均为“l”。又因为这时各D触发器共用的时钟脉冲CP =1，D触发器处于数据传输状态，所以D端数据传输至Q端，4个D触发器的输出端Q1～Q4均为“l”，反相输出端Q1—Q4均为“0”。
    ②在抢答开始时，设抢答按钮SB1首先被按下，使D1-1触发器的数据输入端D1变为“0”，其输出端Q1=0，使与非门D3输出为“1”，与非门D。输出为“0”，即CP =0，D触发器处于数据锁存状态，电路对在此时间以后的信号便不再响应，也就是其他抢答按钮不再有效。同时Q1=1，表示鉴别到的第一信号。
