图10-9为自动选台立体声调频收音机的电路图。电路中共使用3块集成电路：lC1为FM自动选台专用集成电路TDA7088，IC2为立体声解码集成电路TA7342，IC3为双声道功放集成电路TDA7050 。我们可以依据这3块集成电路分析整机电路图。


    整机电路主要由以下部分组成。
    ①调频接收放大与鉴频电路，由lC1等组成的。
    ②立体声解码电路，由IC2等组成的。
    ③音频功率放大电路，由lC3等组成的。
    ④直流电源为3V电池。

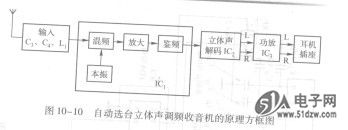

    本机借用立体声耳机引线兼作接收天线，轻触歼关SB1是选台复位按钮，SB2是选台搜索按钮，双连电位器RP2为音量电位器，VD1为变容二极管，VD2为立体声指示发光二极管。图10-10为自动选台立体声调频收音机的原理方框图。

      整机电路工C过程为：调频广播电台信号由天线（耳机引线）接收，通过C3、C4、L1组成的输入回路进入IC1，进行放
大和鉴频后，从其2脚输出立体声复合信号，经C17、R3送人IC2解码。解码出的左、右声道音频信号分别经C24. C25和音量电位器RP2送人IC3进行双声道功率放大，然后由其6、7脚输出，分别通过C27、L3和C28、L4接至立体声耳机插座X。将立体声耳机插入插座x即可聆听调频电台广播。
