一个设备的电路图是为了完成和实现这个设备的整体功能而设计的，搞清楚电路图的整体功能和主要技术指标，就可以从宏观上对该电路图有一个基本的认识，因此这是看图识图的第一步。

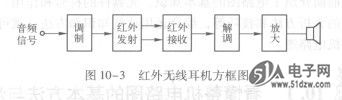

    电路图的整体功能可以从设备名称人手进行分析，R1161N331B-F如直流稳压电源的功能是将交流220V市电变换为稳定的直流电压输出，如图10-1所示。超外差收音机的功能是接受无线电台的广播信号，解调还原为音频信号播放出来，如图10-2所示。红外无线耳机的功能是将音响设备的声音信号调制在红外线上发射出去，再由接收机接收解调后还原为声音通过耳机播放，如图10-3所示。

      下面以如图10-4所示的功率放大器电路图为例，具体讲述分析电路图的方法与步骤。该功率放大器的整体功能是对信号电压进行功率放大，主要技术指标如下。
    ①额定输出功率：每声道20W。
    ②输入灵敏度：lOOmV。
    ③输入阻抗：50kΩ。
    ④电压增益：40dB。
    ⑤音调控制范围：低音32dB，高音40dB。
