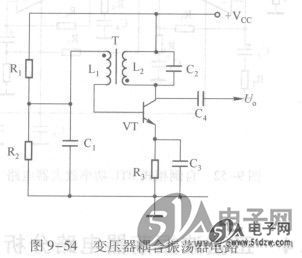

变压器耦合振荡器的特点是输出电压较大，适用于频率较低的振荡电路。变压器耦合振荡器电路如图9-54。LC谐振回路接在晶体管VT的集电极，振荡信号通过变压器T耦合反馈到VT基极。


    正确接人变压器反馈线圈L1与振荡线圈L2之间的极性，即可保证振荡器的相位条件。R1、R2为VT提供合适的偏置电压，VT有足够的电压增益，即可保证振荡器的振幅条件。满足相位、振幅两大条件，振荡器便能稳定地产生振荡，经C4输出正弦波信号。
    变压器耦合振荡器工作原理如图9-55所示。L2与C2组成的LC并联谐振回路作为晶体管VT的集电极负载，VT的集电极输出电压通过变压器T的振荡线圈L2耦合至反馈线圈L1，从而又反馈至VT基极作为输入电压。
    由于晶体管VT的集电极电压与基极电压相位相反，FAQ28N50F 所以变压器T的两个线圈L1与L2的同名端接法应相反，使变压器T同时起到倒相作用，将集电极输出电压倒相后反馈给基极，实现形成振荡所必需的正反馈。因为并朕谐振回路在谐振时阻抗最大，且为纯电阻，所以只有谐振频率fo能够满足相位条件时才能形成振荡，这就是Lc回路的选频作用。电路振荡频率fo=1/2πLC(Hz）。
