BTL功率放大器其突出优点是可在较低的电源电压下获得较大的输出功率。
    BTL功率放大器由两个相同的功放集成电路IC1和IC2组成。lC1和IC2的输入端分别接人大小相等、相位相反的输入信号Ui1与Ui2扬声器BL接在两个功放电路的输出端Uo1与U02之间，如图9-50所示。
    在输人信号的第一个半周：Ui1为正半周信号，JB003经IC1放大后输出正电压，输出电压Uo1，峰值可达+U；Ui2为负半周信号，经IC2放大后输出负电压，输出电压U02峰值可达-U;输出电流，o由Uo,经扬声器BL流向Uo2，如图9-50所示的虚线。扬声器BL上得到的信号电压为+U-(-U) =2U，是单个功放电路lC1或IC2输出电压的2倍。
    在输入信号的第二个半周：Ui1为负半周信号，经lC1放大后输出负电压，输出电压Uo1峰值可达-U;Ui2为正半周信号，经IC2放大后输出正电压，输出电压U02峰值可达+U;输出电流Io由U02经扬声器BL流向Uo1，如图9-50所示的点画线。扬声器BL上得到的信号电压仍为2U。因此，在电源电压和负载阻抗相同的情况下，BTL功率放大器的输出功率是OTL或OCL功率放大器的4倍。


    BTL功率放大器需要两个大小相等、相位相反的输入信号Ui1与U12，根据获得这两个输入信号的方式，常用的BTL功率放大器电路可分为晶体管倒相式和自倒相式两种。
    (1)晶体管倒相式BTL功率放大器

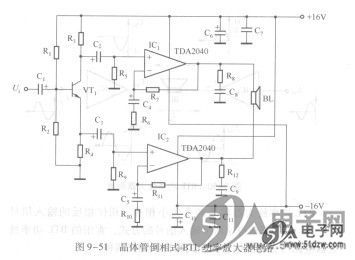

    晶体管倒相式BTL功率放大器电路如图9-51所示。VT1为倒相晶体管，R1、R2是基极偏置电阻，R3是集电极电阻，R4是发射极电阻。输入信号电压Ui经C1耦合至VT1基极进行放大。因为晶体管集电极电压与发射极电压互为反相，而且R3=R4，所以从VT，集电极和发射极就可以得到大小相等、相位相反的两个信号电压Uc和Ue，分别作为IC1与lC：的输入信号电压。


    集成功放IC1与IC2（均为TDA2040）的外围电路完全相同，它们一起组成BTL功放电路，采用±16V双电源工作，输出功率为30W（RBL=8Ω）。VT1输出的大小相等、相位相反的两个信号电压Uc和Ue，分别羟C1、C3耦合至lC1、lC2进行功率放大，扬声器BL接在lC1输出端与IC2输出端之间。R7、R6、C4为IC1的负反馈网络，R11、R10、C5为IC2的负反馈网络，它们决定放大器的电压增益。该电路电压增益为30dB（放大倍数约为32倍）。
    (2)自倒相式BTL功率放大器
    自倒相式BTL功率放大器电路如图9-52所示。由两块功放集成电路TDA2040组成，采用±16V双电源工作，电压增益为30dB（放大倍数为32倍），输出功率为30W (R_BL=8Ω)。


    自倒相式BTL功率放大器不需要倒相晶体管，IC2的输入信号不是直接取自放大器输入端的信号电压Ui而是取自IC1的输出端。电路工作过程为：信号电压Ui由C1耦合至IC1的同相输入端进行放大，IC1输出端的输出电压在送给扬声器BL的同时，经R7衰减后送人IC2的反相输入端，这样在IC：的输出端即可得到一个相位相反的输出电压。只要R7的阻值适当，就可以使IC2与IC1的输出电压大小相等且相位相反。R3、R2、C2与R6、R8、C5分别是lC1与IC2的负反馈网络。C3、R4与C4、R5分别是IC1与IC2的输出端消振网络。
