(1)电路的组成
    OCL功放电路需要双电源供电，PCM1716E在只有单电源供电的电子设备中不适用。在单电源供电

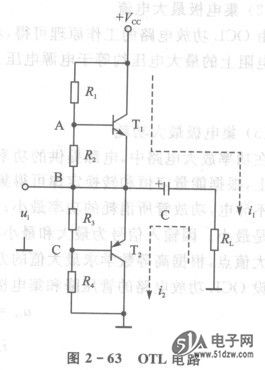

的电子设备中，功放电路采用OTL电路，该电路的组成如图2- 63所示。


    由图可见，OTL电路和OCL电路的组成基本相同，主要差别除了单电源供电外，负载电阻RL通过大容量的电容器C与OTL电路的输出端相连。
    (2)工作原理
    该电路的工作原理是：当正半周信号输入时，功放管T1导通，T2截止，T1通过C输出正半周放大信号的同时，电源也对大容量电容器C充电。充电电流如图中的i1所示；当负半周信号输入时，功放管T2导通，T1截止，电容C通过T2放电的同时输出负半周放大信号，放电电流如图中的22所示。
    由上面的讨论可见，电路中大容量的电容器C除了是交流信号的耦合电容外，还是功放管T2的供电电源。
