电冰柜上应用的电源按动开关
发布时间:2011/10/7 10:18:37 访问次数:2423
1．按动开关的结构 PCA9515AD

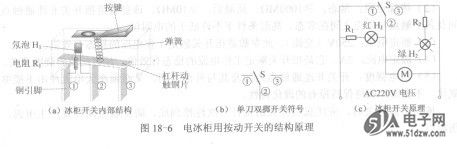

电冰柜用电源按动开关的结构如图18-6 (a)所示，它除了由①、②、③三个引脚与一个带弹簧的杠杆铜片构成开关外，内部还装有由氖灯泡和电阻器组成的指示器。
当按一下按键左端时，杠杆铜片便在弹簧力作用下向③脚倾斜，把②、③脚连通；当按一下按键右端时，杠杆铜片又把①、②脚连通。这样，一个开关就可控制两端的通、断，常称为单刀双掷开关。这种开关的符号如图18-6 (b)中所示。
2．按动开关的原理
电冰柜电源开关的应用电路如图18-6 (c)所示，当开关S的①、②脚连通时，把220V交流电压加到电冰柜的压缩机M上，启动压缩机运行，使电冰柜工作制冷。同时也把220V电压加到电阻器R2与绿色指示灯H2串联的电路上，使H2通电点亮，发出绿色光，用于指示电冰柜正处在制冷的工作状态。这时，开关内部由电阻器R1与氖泡H1串联的指示电路被短路，所以此时的氖泡H1不发光。
当开关S的②、③脚连通时，压缩机M及R2与H2串联的电路均被短路，压缩机M便失掉电源电压停止运行，绿色指示灯H2也熄灭。这时，开关内部由电阻器R1与氖泡H1串联的指示电路却加上了220V电压，使指示灯H1得电点亮，发出红光，指明电冰柜处在停止制冷状态。
1．按动开关的结构 PCA9515AD
电冰柜用电源按动开关的结构如图18-6 (a)所示，它除了由①、②、③三个引脚与一个带弹簧的杠杆铜片构成开关外，内部还装有由氖灯泡和电阻器组成的指示器。
当按一下按键左端时，杠杆铜片便在弹簧力作用下向③脚倾斜，把②、③脚连通；当按一下按键右端时，杠杆铜片又把①、②脚连通。这样，一个开关就可控制两端的通、断，常称为单刀双掷开关。这种开关的符号如图18-6 (b)中所示。
2．按动开关的原理
电冰柜电源开关的应用电路如图18-6 (c)所示，当开关S的①、②脚连通时，把220V交流电压加到电冰柜的压缩机M上，启动压缩机运行，使电冰柜工作制冷。同时也把220V电压加到电阻器R2与绿色指示灯H2串联的电路上，使H2通电点亮，发出绿色光，用于指示电冰柜正处在制冷的工作状态。这时，开关内部由电阻器R1与氖泡H1串联的指示电路被短路，所以此时的氖泡H1不发光。
当开关S的②、③脚连通时，压缩机M及R2与H2串联的电路均被短路，压缩机M便失掉电源电压停止运行，绿色指示灯H2也熄灭。这时，开关内部由电阻器R1与氖泡H1串联的指示电路却加上了220V电压，使指示灯H1得电点亮，发出红光，指明电冰柜处在停止制冷状态。
