触摸键控电路
发布时间:2011/10/21 11:17:53 访问次数:1147
图7-59所示是一种触摸开关电路，在对该电路进行识读分析时，我们首先要了解该电路的基本组成，找出该电路中的核心元器件，T65550B然后综合分析，完成识图过程。
(1)结构组成
由图7-59可知，该电路主要是由触摸键金属板M、与非门电路(1～4)、继电器K、电池等构成的。
其中，触摸键金属板用于输入指令（启动电路指令）；4个与非门电路则用于将输入的指令进行识别和处理；继电器则为指令输出端负载，用于实现指令的输出。
(2)识图过程

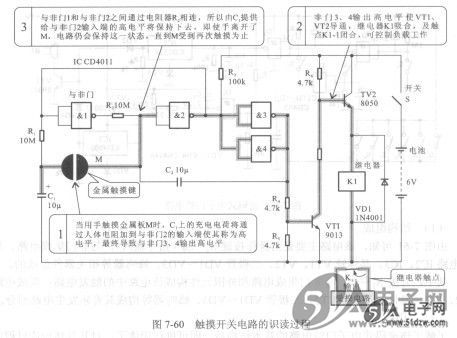

当了解了该触摸开关电路的基本结构组成后，即可对电路进行识读了，对该电路的具体识读过程如图7-60所示。
(3)电路分析
通过对电路的分析，我们可以识读出：
在该触摸开关电路中，当用手触摸金属板M时，Cl上的充电电荷将通过人体电阻加到与非门2的输入端使其称为高电平，最终导致与非门3、4输出高电平，使VT1、VT2导通，继电器Kl吸合，及触点K1-l闭合，可控制负载工作。由于与非门1和与非门2之间通过电阻器R2相连，所以由Cl提供给与非门2输入端的高电平将保持下去，即使手离开了M，电路仍会保持这一状态，直到M受到再次触摸为止。
当继电器维持吸合状态时，与非门1的输入端为低电平，Cl将通过Ri及与非门1放电到OV左右。
当M再次受到触摸时，Cl上的OV电压经人体电阻加到与非门2的输入端，使电路又恢复到原先的状态，即VT1、VT2截止，继电器Kl释放，K1-1触点断开。
图7-59所示是一种触摸开关电路，在对该电路进行识读分析时，我们首先要了解该电路的基本组成，找出该电路中的核心元器件，T65550B然后综合分析，完成识图过程。
(1)结构组成
由图7-59可知，该电路主要是由触摸键金属板M、与非门电路(1～4)、继电器K、电池等构成的。
其中，触摸键金属板用于输入指令（启动电路指令）；4个与非门电路则用于将输入的指令进行识别和处理；继电器则为指令输出端负载，用于实现指令的输出。
(2)识图过程
当了解了该触摸开关电路的基本结构组成后，即可对电路进行识读了，对该电路的具体识读过程如图7-60所示。
(3)电路分析
通过对电路的分析，我们可以识读出：
在该触摸开关电路中，当用手触摸金属板M时，Cl上的充电电荷将通过人体电阻加到与非门2的输入端使其称为高电平，最终导致与非门3、4输出高电平，使VT1、VT2导通，继电器Kl吸合，及触点K1-l闭合，可控制负载工作。由于与非门1和与非门2之间通过电阻器R2相连，所以由Cl提供给与非门2输入端的高电平将保持下去，即使手离开了M，电路仍会保持这一状态，直到M受到再次触摸为止。
当继电器维持吸合状态时，与非门1的输入端为低电平，Cl将通过Ri及与非门1放电到OV左右。
当M再次受到触摸时，Cl上的OV电压经人体电阻加到与非门2的输入端，使电路又恢复到原先的状态，即VT1、VT2截止，继电器Kl释放，K1-1触点断开。
