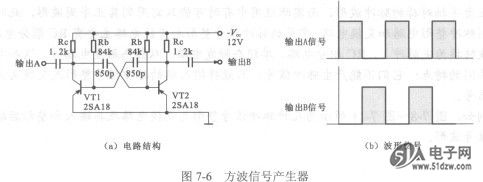

(2)锯齿波振荡器

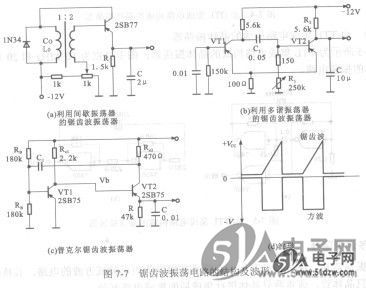

    锯齿波振荡电路的结构及外形，如图7-7所示。比较常用的普克尔锯齿波振荡电路如图7-7(c)所示，首先，-Vcc通过Rc1加到VT2的基极，使VT2导通，电容器c通过Rc2充电。若Rc2选得比R大，则充电时间比放电时间长。


    C很快的充电到由Rc2和R对-Vcc的分压电位，Rc2的压降通过Cl使VT1的基极电位变正而截.C进行充电时，集电极电流逐渐减小，电源电压通过RB加给VT1的基极，使VT1导通。这样，VT1的集电极电压下降，因为VT2的基极直接连接VT1的集电极，使VT2截止。由于VT2截止，C上的电荷通过R放电，直到VT2的发射极电位高于基极电位时VT2再次导通。因此在C两端便产生周期性的锯齿波。
