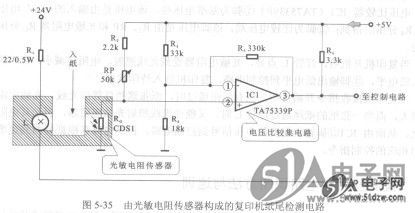

图5-35所示为由光敏电阻传感器构成的复印机纸尾检测电路，在复印机中该电路应用较为厂泛。


    在对该电路进行识读时，UC2843BD1R2G由于其结构较为简单，我们首先要了解电路的基本组成，找到电路中的主要元器件，然后根据各器件的功能来对电路的信号流程进行识读。
    (1)结构组成
    通过图5-35可知，该电路主要是由电压比较集成电路TA75339P、光敏电阻传感器RG、电位器RP等器件构成的。
    其中ICl (TA75339P)为一种电压比较器，其①脚为基准电压端，该电压是由输入的+5V电压，②脚为比较电压端，③脚为电压输出端。
    (2)识图过程

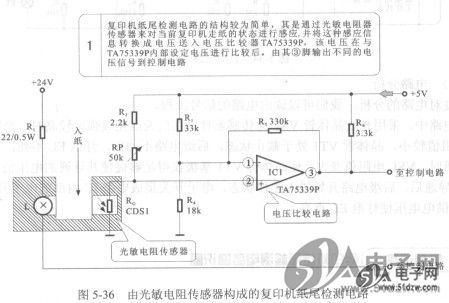

    找到了复印机纸尾检测电路中的主要元器件后，对该电路的具体识读过程如图5-36所示。


    (3)电路分析
    通过对电路的分析，我们可以识读出：
    电压比较器ICl (TA75339P)①脚为基准电压端，该电压是由输入的+5 V电压，经R3、R4分压后得到；②脚为比较电压端，该脚电压是由R2、RP和光敏电阻器Ra分压后得到的。
    当复印机开机后，灯管L点亮，光敏电阻器受到光线照射，电阻值减小，IC1的②脚输入低电平，③脚输出低电平到控制电踣，复印机进入待印状态。
    当复印机接收指令开始打印，当有纸张通过时，纸张遮挡灯管的光线，光敏电阻值电阻增大，而当一张纸的纸尾通过灯管L时，又能使光线照射光敏电阻器，引起其电阻值的变化，从而由IC1③脚输出跳变的电压信号到控制电路，控制电路在根据检测到走纸情况发出相应的控制指令。
