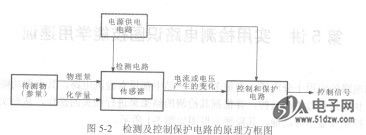

由图可知，在检测及控制电路中，U04A当检测电路中的传感器在对电路的某一状态做出反应后，其电压或电流会随之产生变化，控制电路会根据该电压或电流的变化值，输出控制信号来采取相应的操作，从而实现电路或设备的控制.同时，在一些检测电路中，还会设有专门的电源供电电路来为该电路提供工作电压。
    2．检测及控制保护电路的结构组成

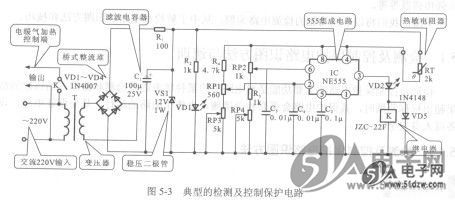

    当我们对检测电路的工作流程有了一定的了解后，就可以具体看一下检测及控制保护电路的结构组成，图5-3所示为典型的检测及控制保护电路（电暖气温度控制电路），该电路主要是由交流输入部分、电源开关K、降压变压器T、桥式整流电路( VD1～VD4)、电阻器R1、电源指示灯VD1、滤波电容器Cl、稳压二极管VS1、555集成电路IC (NE555)、电位器RP1～RP3、继电器K、发光二极管VD2及外围相关元器件构成构成的。


    在对该类检测电路进行识读时，通常需根据其电路的功能找到主要的传感器件；之后，以该器件为入手点，顺其信号流程找到传感器的输入/输出端，从而了解当传感器输出发生变化后，其控制电路的中昀主要元器件的相关动作。

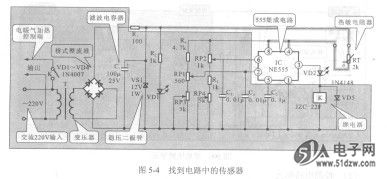

    在电暖气温度控制电路中，其采用热敏电阻器RT为传感部件，其电路两端分别与电阻器R1和555集成电路连接，当其发生变化时，将会影响555集成电路进行相关的动作，如图5-4所示。
