(1)了解多级放大器的结构组成
    通过上述内容可知，S3005D-1多级放大器的功能将信号经多重放大后输出，则构成多级放大器的关键元器件就是由两个或两个以上的晶体管放大器及一些相关的元器件组成的，如图3-41所示。
    由图3-41可知，第一级晶体管放大器可直接输出送往第二级晶体管放大器，也可接入一个耦合电容器，其中加入耦合电容器的多级放大器称为电容耦合多级放大器，未加入电容器的多级放大电路称为直接耦合放大器，下面就分别介绍一下这两个电路的识读方法。


    (2)熟悉电容耦合多级放大器的识图方法
    图3-42所示为典型的电容耦合多级放大器电路，该电路是由两个共射极晶体管放大器连接而成的电容耦合两级放大器，可以获得较高的放大倍数。信号通过电容器Cl耦合到共射极晶体管VT1的基极，经集电极输出通过电容器C2耦合到后级共射极晶体管的输入端（基极）。
    使用电容器C2耦合，就可以防止某极放大器的直流偏压影响下一级的直流偏压，但是交流信号却能够直接通过耦合电容器送入下一级电路。

    (3)熟悉直接耦合多级放大器的识图方法

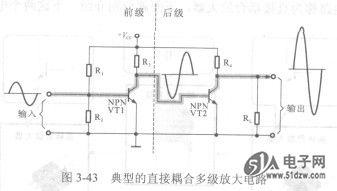

    图3-43所示为典型的直接耦合多级放大电路，该电路主要是由两个共射极晶体管放大器连接而成的直接耦合两级放大器，在电路中没有耦合电容器，输入的信号经VT1后，送入后级电路共射极晶体管VT2的输入端（基极），前级共射极晶体管VT1输出的直流电压直接作为后级共射极晶体管VT2的输入电压。
